前言

家用服务器/NAS/HTPC没有自带的屏幕，一般通过远程SSH或者web端方式查看系统和硬件的运行情况，比如CPU负载、IO、网络和温度等指标。

近期在B站发现一款叫“SD2小电视”的开源硬件，核心是一块ESP8266开发板，视频介绍可以通过网络获取小主机/NAS的运行信息，固件“shelo / RouterMonitor”已经开源。

B站：【给你的路由器和NAS加块OLED监控屏幕吧！只需30元拥有高端路由器的体验 RAX3000M | 360 T7 | 小米 AX3000T】 https://b23.tv/DxMNmrM

于是，在TB下单一款SD2小电视，到手时已经刷了可以显示时间和气象信息的固件，如下图。

原面板

通过重新烧录代码到这个硬件，可以实现监控小主机/NAS。开源项目“shelo / RouterMonitor”的原理是：首先在需要被监控的设备上部署Netdata，然后SD2通过网络访问Netdata的api获取设备运行的指标，显示到小屏幕上。

部署Netdata

Netdata是一款Linux系统实时监控软件，具有高可配置性和花哨的展示页面，有点类似Prometheus+Grafana。我们需要它来采集小主机/NAS的系统指标（CPU、网络上下行、温度等），然后SD2从局域网获取Netdata采集的这些指标。

在需要监控的小主机或者NAS上部署netdata，可以采用直接安装或者docker方式部署。

这里采用docker方式部署netdata，部署脚本可以从官网获取。

这里将配置文件netdata.conf从本地映射到容器内部，这样可以使用自定义的配置文件。获取配置文件方法：(1)用官网脚本快速部署容器，然后浏览器访问ip:19999/netdata.conf可以获取默认的配置文件; (2)用官网脚本快速部署容器，然后在SSH中curl -o ./netdata.conf http://localhost:19999/netdata.conf 下载到本地，再修改。如果无自定义配置文件的需求，直接使用官网的脚本即可。

我自己使用的脚本如下，如使用，注意修改目录。

sudo docker run -d --name=netdata
--pid=host
--network=host
-v /home/xxx/containers/netdata/netdataconfig/netdata.conf:/etc/netdata/netdata.conf
-v netdatalib:/var/lib/netdata
-v netdatacache:/var/cache/netdata
-v /etc/passwd:/host/etc/passwd:ro
-v /etc/group:/host/etc/group:ro
-v /etc/localtime:/etc/localtime:ro
-v /proc:/host/proc:ro
-v /sys:/host/sys:ro
-v /etc/os-release:/host/etc/os-release:ro
-v /var/log:/host/var/log:ro
-v /var/run/docker.sock:/var/run/docker.sock:ro
--restart unless-stopped
--cap-add SYS_PTRACE
--cap-add SYS_ADMIN
--security-opt apparmor=unconfined
netdata/netdata

登录netdata的页面：http://[ip]:19999，默认端口可以在配置文件中修改。

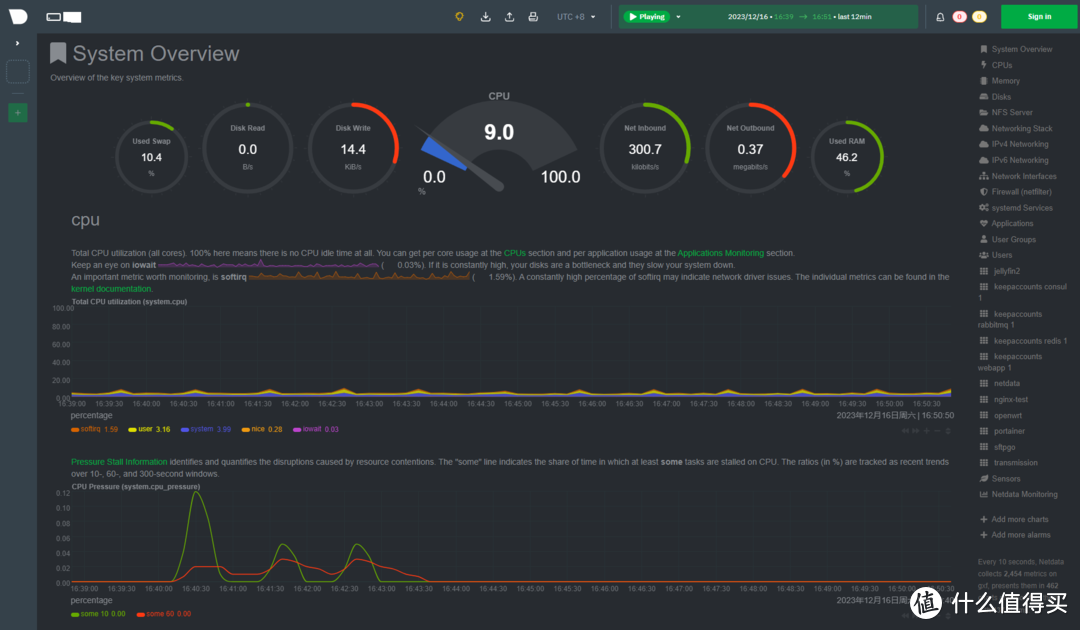

netdata页面

netdata监控的指标极其丰富，涵盖了硬件、网络、进程、容器、传感器等。

从netdata对自己这个容器的监控可见，netdata对内存和cpu的占用还是比较少的。怕的就是监控软件自身占用较大的资源，那就适得其反了。

准备编译环境

安装串口驱动

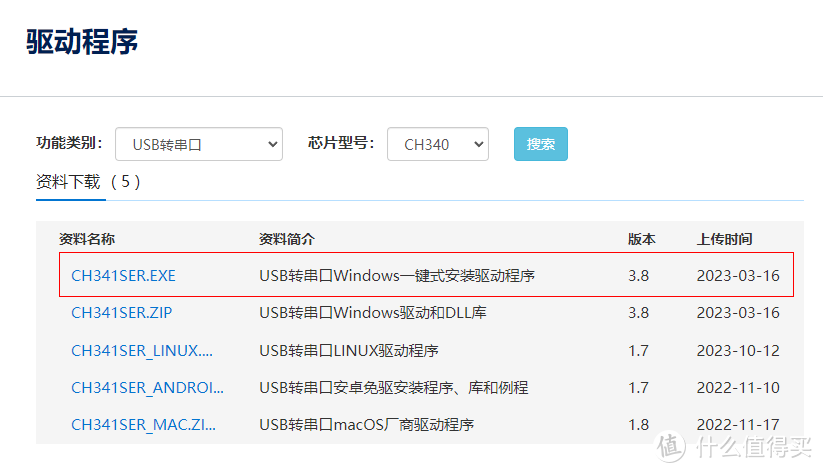

下载CH340驱动程序

CH340驱动

到windows设备管理器中确认是否安装成功

串口驱动安装成功

安装VS Code+PlatformIO

为了方便普通用户（如本人）编译和调试，可以安装VS Code+PlatformIO插件。

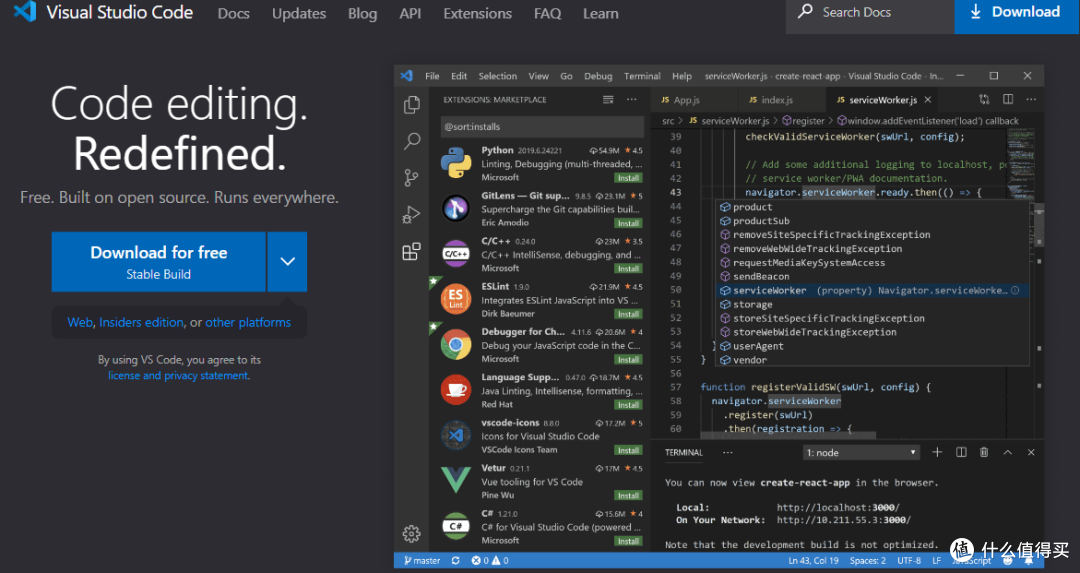

VS Code全称Visual Studio Code，是微软推出的跨平台/轻量级代码编辑IDE（还记得Visual Studio吗），安装极其简单。

VS Code

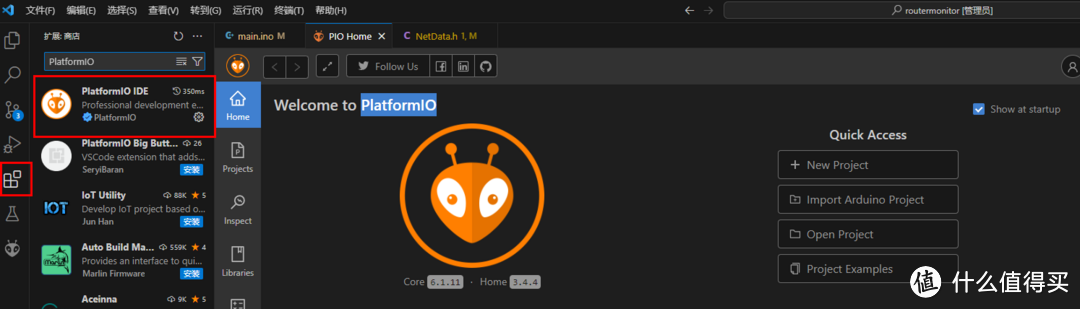

然后在【扩展】中直接搜索“PlatformIO”安装。

VS Code+PlatformIO

修改源代码

下载项目源代码

需要先安装git for windows，然后重启VS Code可以看到源码管理器。

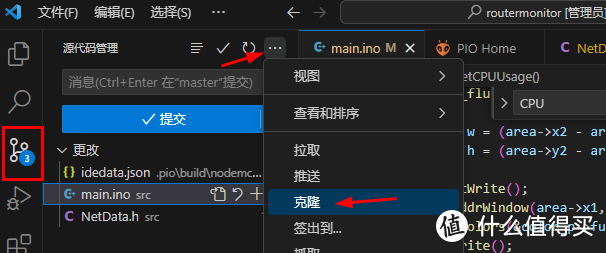

从项目gitee仓库shelo / RouterMonitor中clone项目源代码到本地，输入gitee项目地址：https://gitee.com/dannylsl/routermonitor.git，依次如下图操作。

拉取项目源码

修改代码中的本地配置

重点来了，需要更改源代码中的配置信息（wifi名称、密码、指标等）才能将这个固件适用于自己的网络环境和Netdata。

1. 修改头文件中的IP信息

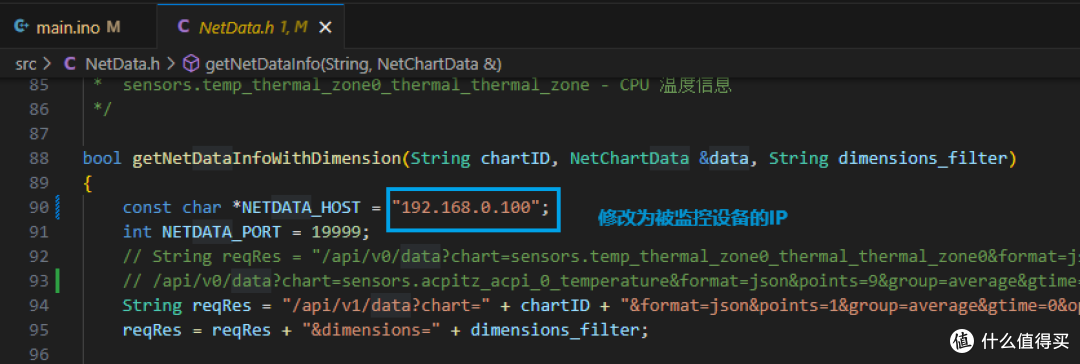

修改NetData.h文件中的IP。这个IP是被监控设备的IP（也就是Netdata所在主机的IP），直接修改NETDATA_HOST变量值。

2. 修改代码中的wifi信息

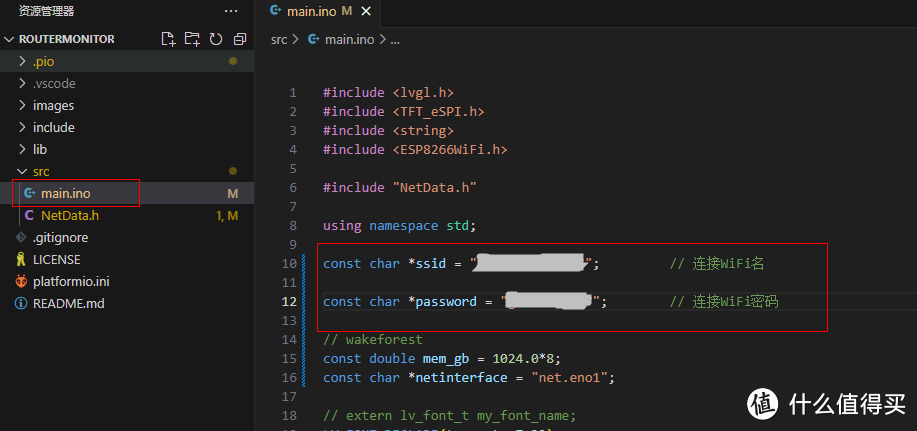

将main.ino文件开头的字符串ssid修改为自己的无线wifi名称，注意需要2.4G信号；将字符串password修改为无线密码。

3. 修改网卡信息

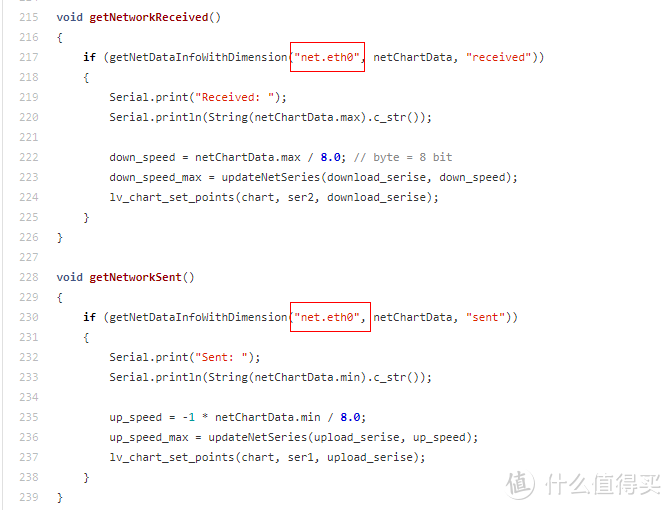

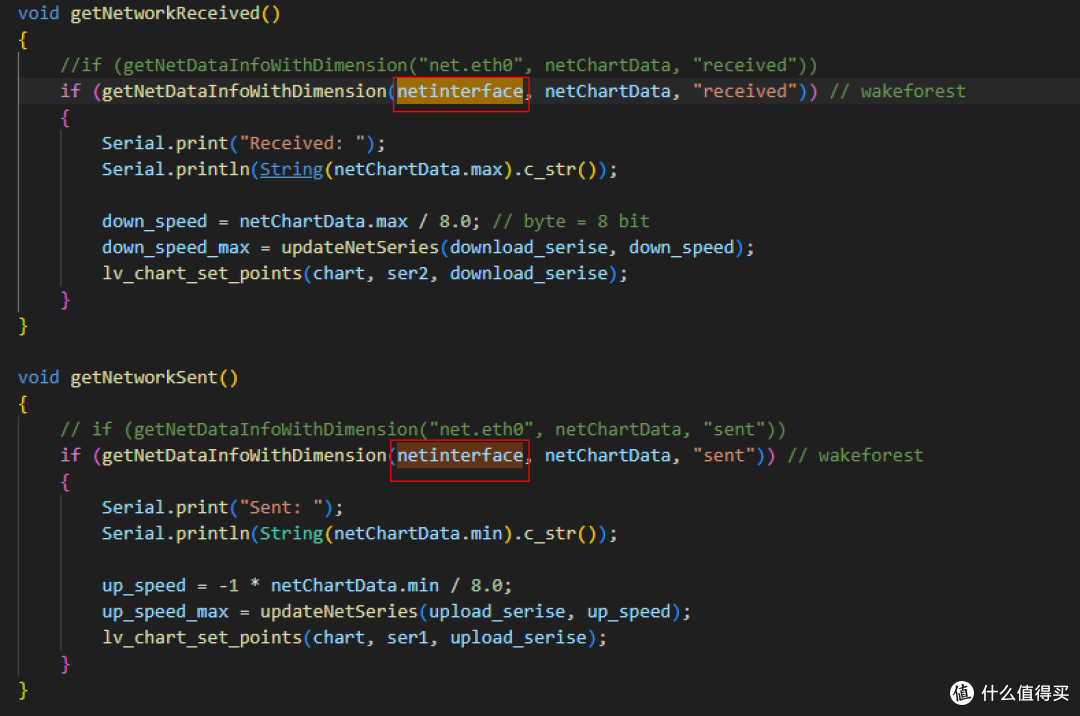

将main.ino文件下图红框位置的网卡名为自己的网卡名，是指需要被监控流量的网卡。格式为net.网卡名称。

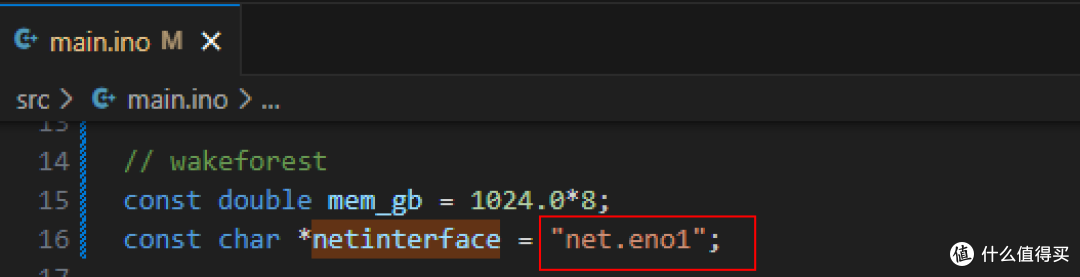

比如，我的网卡名称为eno1，则需要修改为net.eno1。我实际上是新建了一个变量，方便应用到不同设备。

4. 修改内存大小

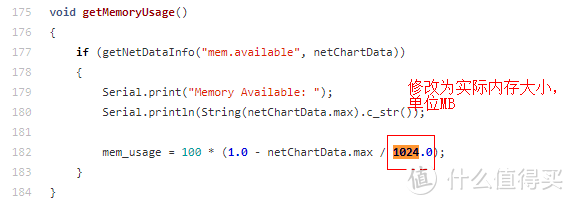

需要修改内存大小为实际值，否则屏幕上显示的内存使用百分比就会不准确。

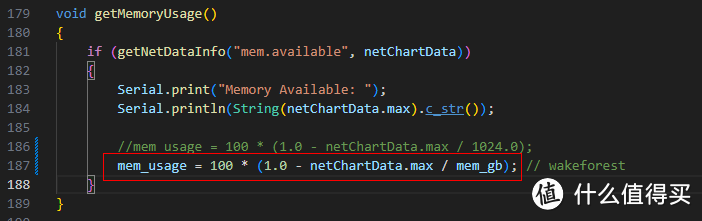

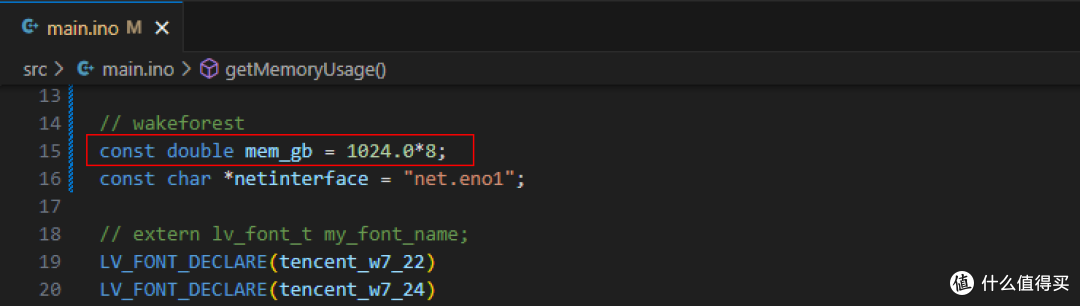

我的小主机内存是8G的，新建了一个全局const变量，然后修改对应位置。

5. 修改温度传感器名称（指标名称）

先要到Netdata的Sensors页面找到对应温度传感器名称

修改读取温度代码中的指标名称

6. 修改cpu使用率计算方法（非必须）

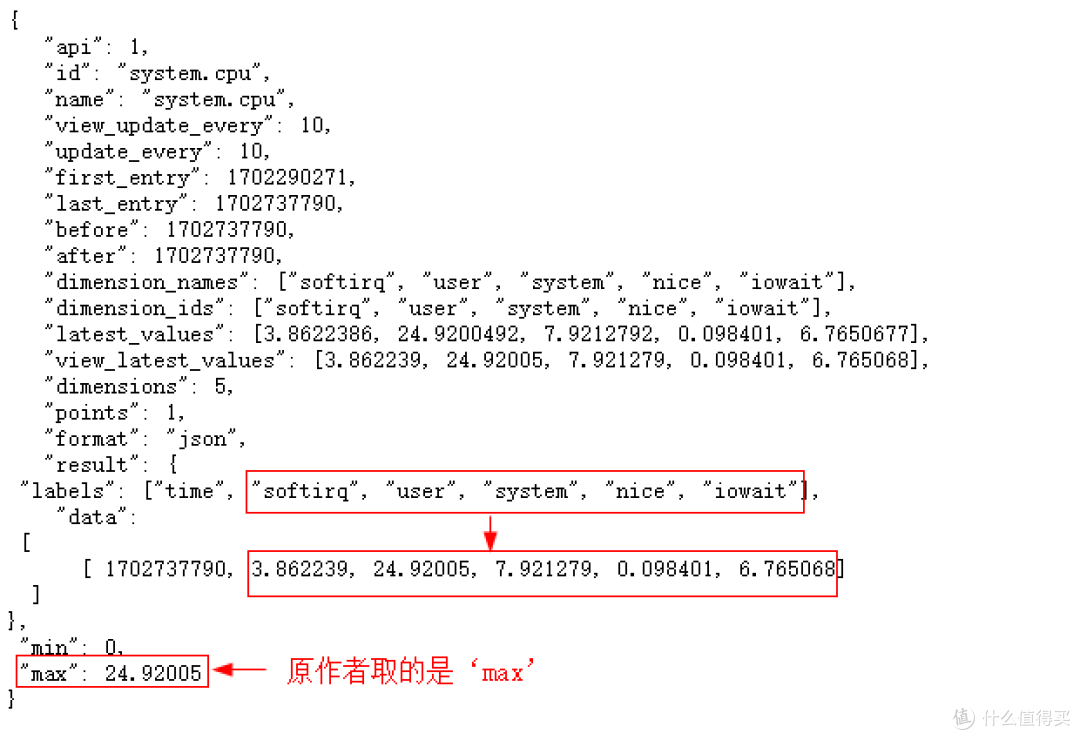

先来看下cpu使用率指标返回的信息

原作者的cpu使用率取的是“max”值，根据实验“max”是上面"softirq","user","system","iowait"其中最大值。

我个人认为cpu使用率应该是"softirq"+"user"+"system"+"iowait"，至少是应该用户态+内核态（"softirq"+"user"+"system"）。为什么要加上iowait，因为如果某个进程一直在等待IO完成这个iowait会变得很高（可能是存储有问题），相当于cpu时间消耗在等待io上了，所以将iowait加到cpu使用率计算上。

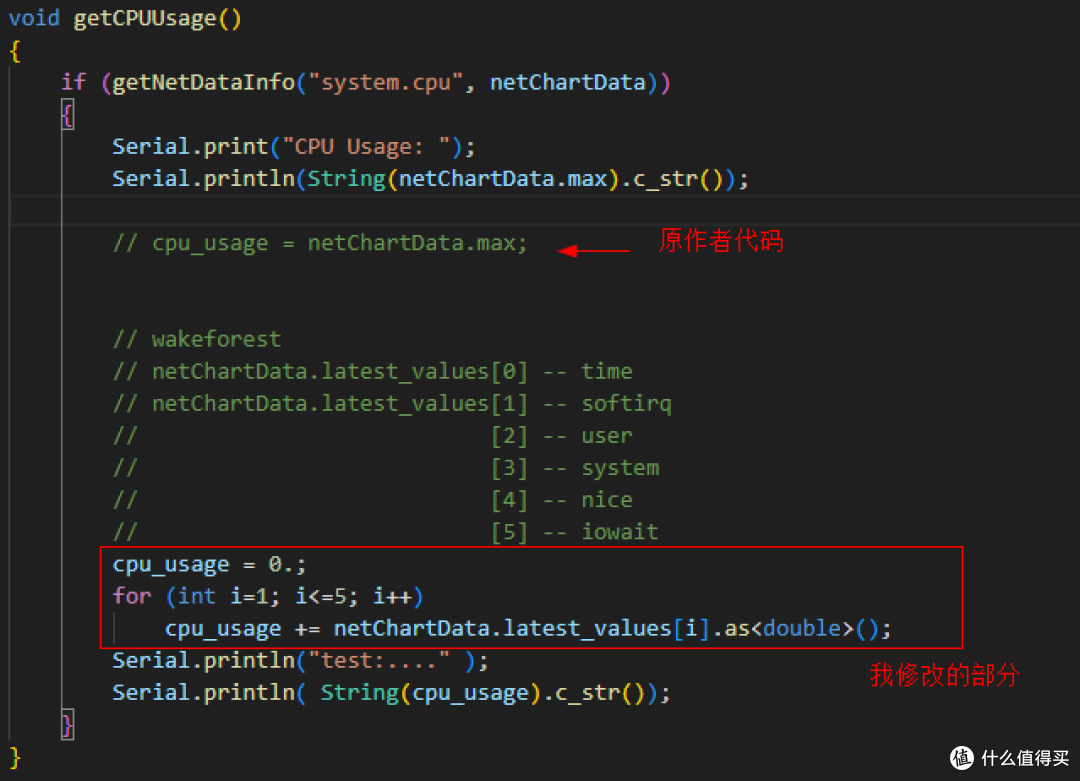

因此，我修改了这部分代码：

备忘Jsonarray文档：https://arduinojson.org/v6/api/jsonarray/

烧录代码到SD2

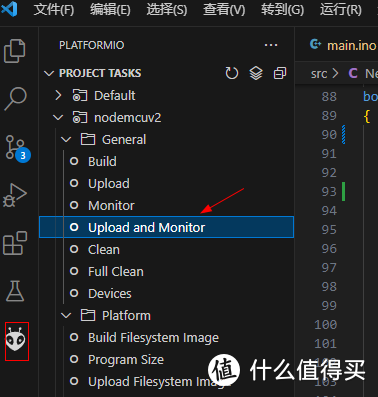

切换到PlatformIO, 然后选择【Upload and Monitor】

PlatformIO -- Upload and Monitor

从PC烧录到sd2

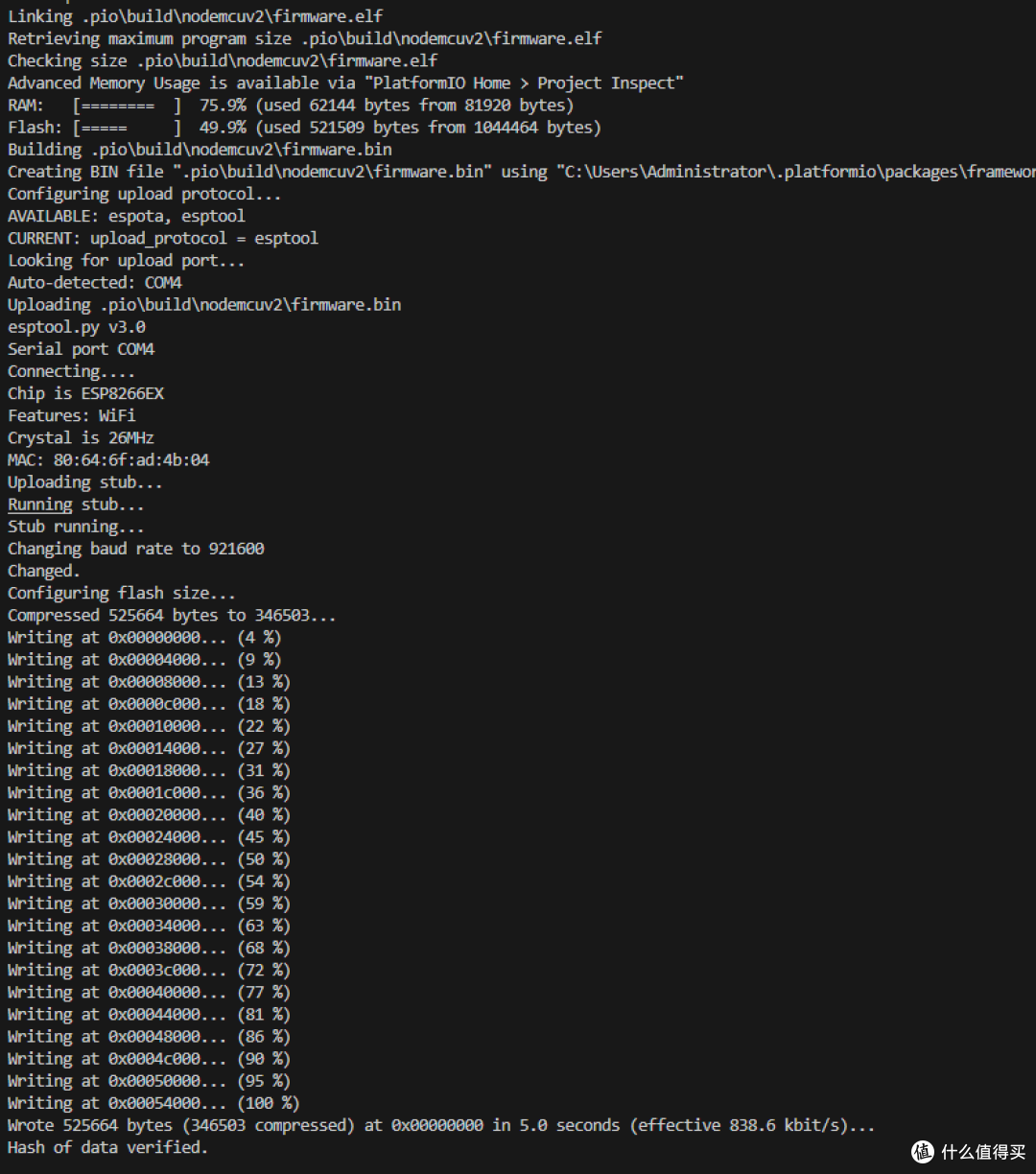

烧录完成，下面的控制台会打印一些调试信息，算是成功了

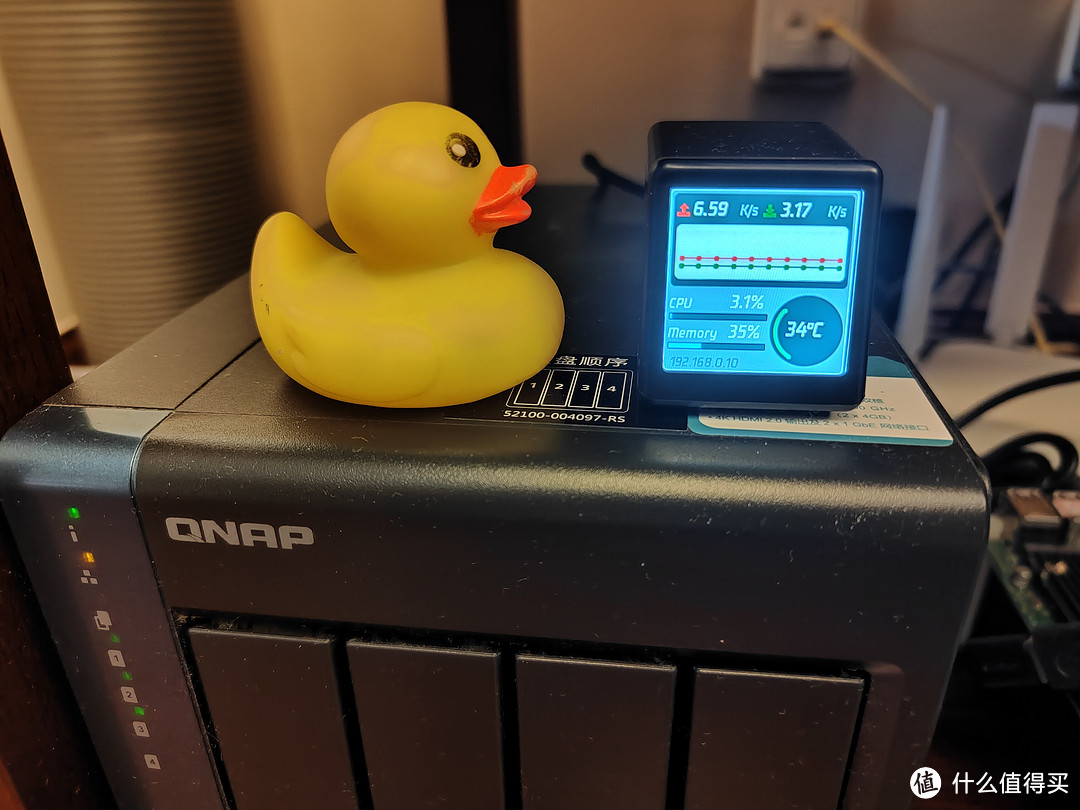

最后烧录完成的屏幕显示是这样的，原作者的布局还是挺合理的。

将日常运行状态和开启Jellyfin播放视频时的状态放在下图，网速的单位是Byte。在不同运行状态下，监控指标还是准确的。

左:日常 右:Jellyfin硬解

总结

整个过程从部署Netdata到烧录源代码还算顺利，代码量非常少也挺易懂的，适合在这个基础上继续开发和改进。本文对应的源代码已上传到gxf1027 / RouterMonitor。

最后感谢作者开源代码，开源是技术发展的推动力。
