佳翼(JEYI)雷电三扩展坞一款包含NVME硬盘盒的扩展坞

值友8016191722 05-19 15:39 关注

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外50金币奖励。

创作立场声明:本文所测商品为自费购入,纯个人观点分享。

购买理由

众所周知macbook pro的接口越来越少,我的2019款mbp 16寸仅有4个雷电3接口,因为工作关系接口需求不少。工作时需要接电源、一块nvme外置硬盘盒、外接显示器、软件USB-key、独立声卡等。所以一款带硬盘盒的扩展坞便是我的目标并且要求不能太大,要便于携带。至于为什么买了这一款,目前似乎没有看到同类别的竞品。

外观展示

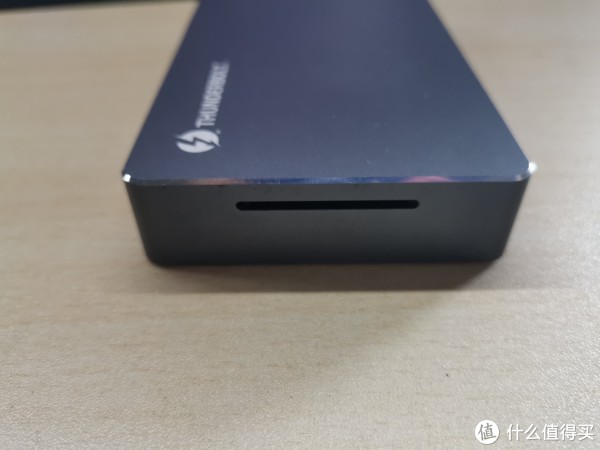

正面简约设计,整体为金属材质,目测铝合金?正面简约设计,整体为金属材质,目测铝合金?

对应各种接口指示灯,用到哪个接口对应的指示灯会亮。对应各种接口指示灯,用到哪个接口对应的指示灯会亮。

各种接口各种接口

佳翼(JEYI)雷电三扩展坞一款包含NVME硬盘盒的扩展坞

内置风扇的通风口内置风扇的通风口

底部是NVME硬盘位,下边还附带一根40G的雷电3线,这个细节很贴心,忘记带线时还有这个备用。要知道雷电3线材价格不便宜……底部是NVME硬盘位,下边还附带一根40G的雷电3线,这个细节很贴心,忘记带线时还有这个备用。要知道雷电3线材价格不便宜……

使用感受

工作中的它工作中的它

接口介绍(复制自官方):

数据输入:雷电三接口40Gbps接电脑,支持PD 60W给笔记本充电。

电源输入:DC5521圆口供电座,12V-24自适应宽电压输入。


接口输出:
雷电三40G满血*1 (可级联,带DP信号,支持菊花链多达6级级联)
USB3.1 A口*2 GEN2 10Gbps(主控:威锋VL822)
USB3.1 C口*1 GEN2 10Gbps(主控:威锋VL822)
LAN*1 1000M(主控:瑞昱RTL8153B)
HDMI*1 4K 60HZ (主控:普瑞PS176)
NVME*1 X4满速 (主控ThunderBolt 3 7440)

配件:产品配有二条数据线,一条为50cm,另一条为9cm(可收纳在底部)
带电源款所带电源为:19.5V 120W 已通过3C认证的电源

送PD电源转DC5521电源转接线(支持雷电口充电的电脑只需一个电源就可以轻松工作,如MacBook Pro)

用了一段时间,这个扩展坞还是很不错的,推荐接口需求多的人购买 。经常同时接显示器、声卡、外置硬盘还有usb设备都很方便,用到内置nvme硬盘时内置风扇会运作散热,不用担心散热问题,接口满载使用也很稳。

总结

巴掌大的东西,兼顾了扩展坞和nvme硬盘盒,能解决mbp接口紧张的问题,外出时也少带了个硬盘盒,值得推荐!
