之所以想写这么一篇攻略,是因为从13年底开始,折腾的重心又开始往台式机倾斜了,而且基本都是折腾的ITX小机器,大家开始看这一篇之前可以先看看我的ITX折腾之路,还能起到前情提要的作用穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略穷车富表Diao丝电脑 篇四:我的ITX折腾之路继上一篇的20年情怀怀旧作炸出了广大的中老年搞机值友之后,这次的个人第三十篇原创继续穷车富表屌丝电脑之旅,不过内容上就不是那么久远了,...3847267 咱是傲娇

应该说折腾的越多越发现,机箱散热这块的水要比其他部件都深的多:纯硬件配置方面只要你有钱就基本都能买到你想要的最好的,而机箱散热这块可绝不是钱能解决一切问题的地方,因为各种各样的物理限制会让你有钱也花不出去穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

举个很简单的例子,比如你看上了前段时间众测的这款机箱,站在他面前八竿子也打不走就认准了要买他

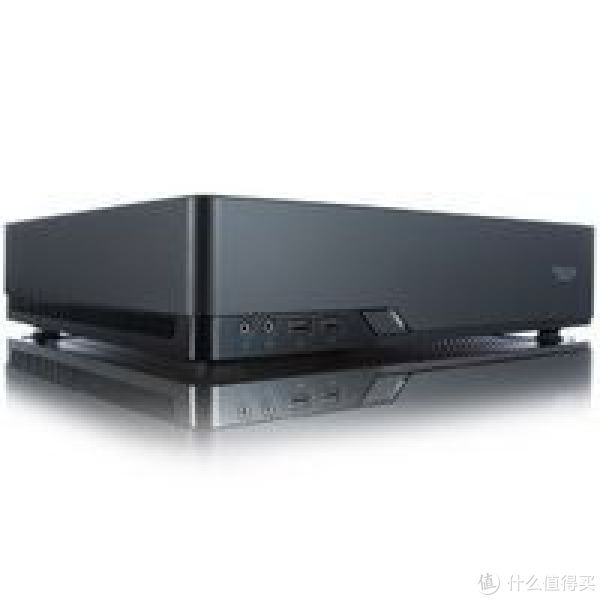

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略FD(Fractal Design)Node 202 Slim机箱 立卧两用/ITX主板/SFX电源/智能风道/支持310...Node 202是一款精品级,优雅时尚的产品,适合偏爱精美外观和紧凑型设计的用户。其设计巧妙,体积小巧。设计阶段已将每一处细节考虑在内,所以该...¥649京东查看百科详情

然而这款机箱的CPU散热器限高只有56mm,而且因为结构太紧凑的关系根本上不了一体水冷,手持6700k和无数票子的你,既想超频又想得到漂亮的CPU温度,最终大概只能含泪放弃这款机箱了

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

通过这个比较直观的例子大家应该也能明白一个道理,对于ITX小机箱来说,因为可能存在的各种各样的物理限制,机箱和散热的选择其实是一体的,选择了一款中意的机箱之后,与之搭配的散热方案基本就被限定在了一两种之内。有了这个结论在前,其实这篇文章就不仅仅是选购散热器的问题了,而是如何在与机箱兼容的情况下选择散热方案的最优解

————————————————————我是分割线————————————————————

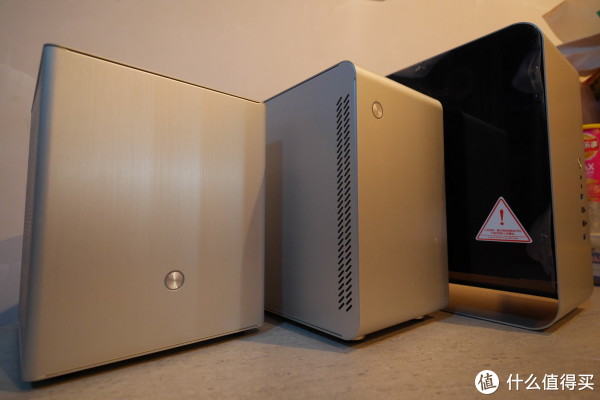

现在回想一下我折腾过的3个机箱:V3+、U1和UMX1 plus,其实已经涵盖了目前比较主流的ITX机箱结构,但是为了让本文更严谨,我们还是先来看看老牌机箱大厂联力这些年推出的ITX产品线吧,基本把目前ITX机箱能玩的结构都玩了个遍

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

如果把这么些机箱的内部结构图都看过一遍之后,可以发现一个规律:目前在ITX这样寸土寸金的机箱尺寸里,散热器的选择范围很大程度上被电源的安装方式所决定。而根据电源的安装方式,我们可以从联力的这27款产品中总结出这么几大类

首先是很传统的,电源安装在主板上方的模式

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

从背面的结构就可以看出来,电源和主板的安装位置。应该说这样的结构是比较传统的,也有很多厂商在采用,比如我的ITX处女机V3+就是这样的结构。这种结构的好处在于能压缩电源和主板一起所占用的体积,同时还能兼顾独立显卡的位置;而坏处同样也很明显,那就是极大的限制了CPU散热器的高度,而且电源风扇会和CPU风扇抢风,比如我们可以看到这款机箱的CPU散热器限高只有70mm

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

第二种是目前比较主流的,电源和硬盘单独设计仓位来安装,比较经典的产品比如Q33

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

可以看到这其实是个分层的结构,主板在上方,而电源及硬盘在下方,这样的好处是电源不会成为限制CPU散热器高度的因素,但坏处是为了保持体积的小巧,显卡的长度受到了限制

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

此时最大的CPU散热器高度达到了180mm,基本可以无压力安装所有类型的散热器,但与此同时显卡的长度被限制在了220mm,基本只能上ITX小卡了

而这种结构在最近又出现了一种改进版

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

可以看到这种结构其实就是把Q33的结构放倒了,同时将主板的安装方向旋转了90度,我折腾的第三台UMX1 plus其实也是这种结构。此时CPU散热器高度的限制就主要来源于机箱整体的宽度了,可以看到此时的限高是140mm

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

第三种其实就是最开始例子里那款机箱的立式结构,主要特征是通过转接卡将显卡的安装方式从垂直于主板变成与主板平行,联力也推出了若干这样的产品,比如这款Q12

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

采用了SFX电源,具有独显安装能力,但是这样一来CPU散热器高度就被机箱的宽度给限定在了一个很小的范围,这里是55mm,正好和最开始举例的Node202相仿

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

而如果不是那么追求机箱的宽度,联力还有一款O5,是稍微宽一点的立式结构

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

此时CPU散热器限高稍微宽裕了一些,但也只有70mm

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

而除了这些常规的产品之外,联力其实还有采用定制散热器及电源的机箱产品,比如这款Q05,为了追求绝对体积采用了类似服务器产品的离心扇散热方案,这样的产品这里不多做讨论,如果对这样绝对迷你但是完全牺牲独显安装能力的产品感兴趣,其实另外一家厂商AKASA有更多的产品推出

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

————————————————————我是分割线————————————————————

根据上面的梳理,大家不难看出,现在ITX机箱的CPU散热限高以50mm为界,大致可以分为80mm、130mm和180mm三档,那么下面我们就根据这个条件来看看到底应该怎么选择散热器

首先来看看80mm档

其实这一档算是最好做选择的一档了,因为物理高度的限制太大导致了选择余地很有限:要么就是下吹式散热器,要么就是一体水冷

先来说说最传统的下吹式散热吧,这种散热器的适用性最广泛,而其中市场占有率最高的无疑就是intel原装散热器了吧穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略 intel这么多年都没有大改原装散热的形式足以说明这种散热器的可靠,所以如果不是对温度特别敏感的用户,原装散热是肯定能满足日常使用需求的,而且高度上不会有任何的兼容问题,淘宝的价格也很便宜

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略intel原装散热器s.taobao.com

也正因为原装散热便宜够用,任何比原装散热器贵却没有采用热管结构的散热器都是耍流氓,没有购买的价值,比如这样的

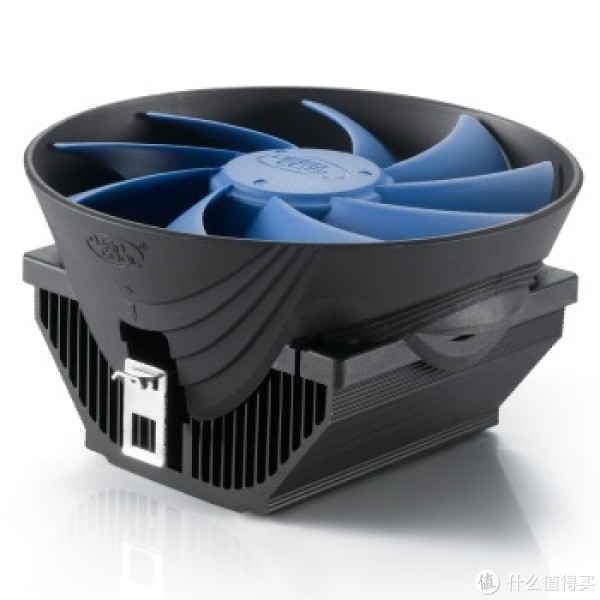

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略九州风神(DEEPCOOL) 玄风AMD CPU散热器 (AMD平台/12公分超静音风扇)¥44.9京东

而如果原装散热满足不了需求的话,第三方厂家的下吹式散热选择空间就非常大了,按照热管的数量就可以分类

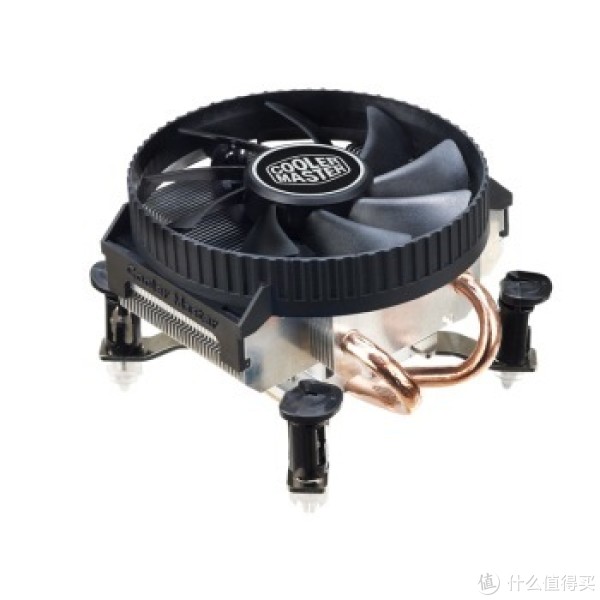

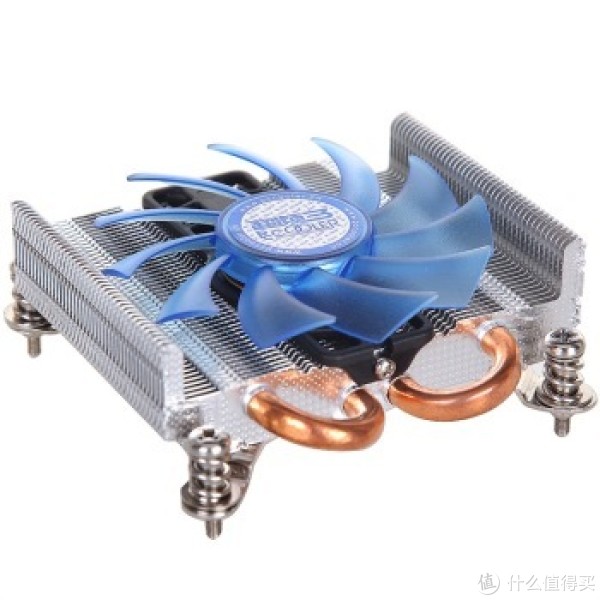

比如最低端的双热管产品,各厂商几乎都有相应的产品,比较便宜的如这几款

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略乔思伯(JONSBO)HP-200 INTEL平台超薄下吹CPU散热器 2热管 9CM静音风扇¥54京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)猎鲨V200 CPU散热器(INTEL平台/2热管/静音风扇/低高度/附...¥63.9京东 穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略超频三(PCCOOLER)刀锋 超薄 多平台CPU散热器(27mm超薄尺寸/双热管/静音)¥79.9京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ARCTIC Freezer 11 LP HTPC散热器 支持775/1150/1155/1156 小机箱CPU散热器 4针温控风...¥94京东

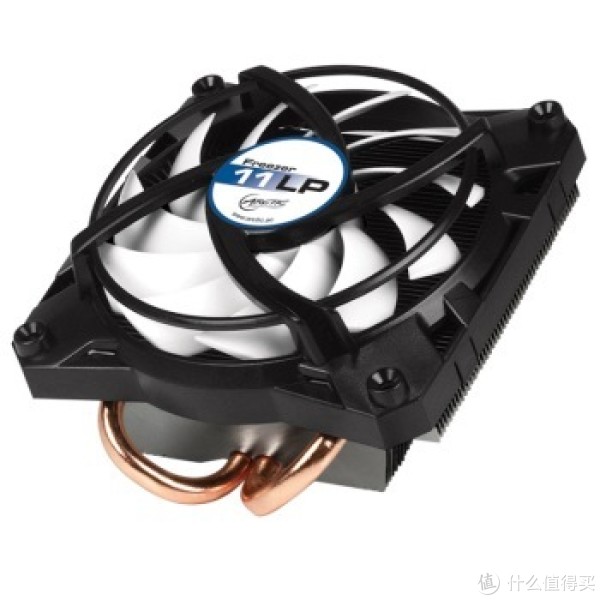

一般来说双热管的产品不会比原装散热的表现好太多,毕竟热管就两根,也变不出什么花来,所以超过100的双热管产品最好就不要再考虑了,当然,你有信仰的话除外,比如200多的银欣

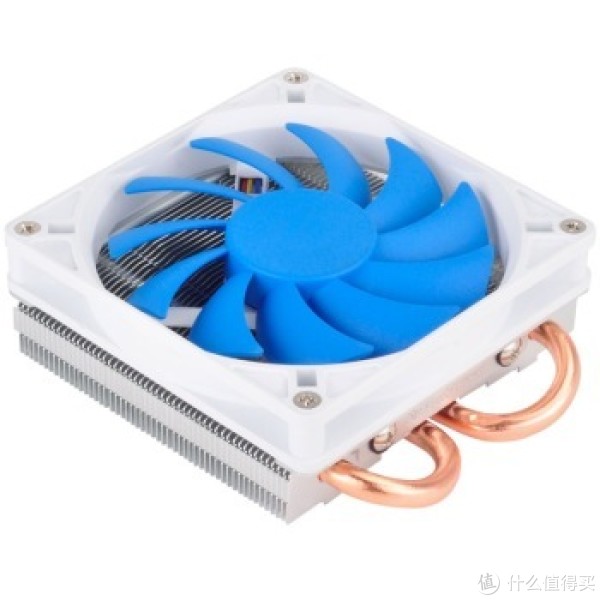

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略银欣(Silverstone)SST-AR05 多平台CPU散热器 (薄型3.7公分/ 热导管直触技术/可...¥215京东

比如300的猫头鹰

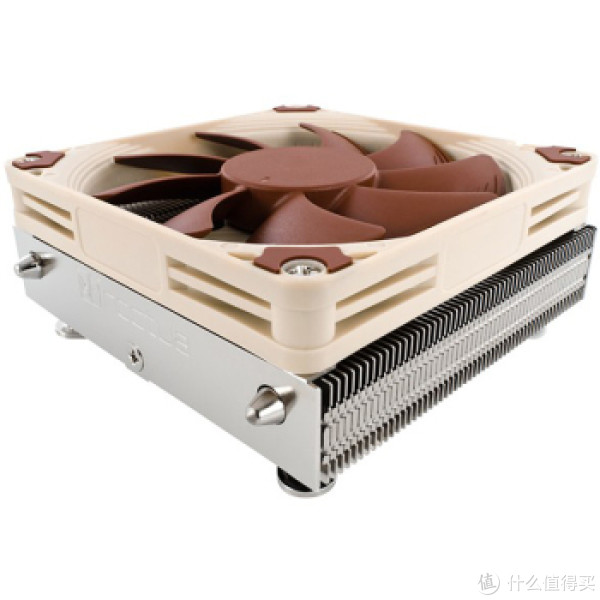

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略猫头鹰(NOCTUA)NH-L9i 双热管下压式CPU散热器 37mm ITX 薄款散热器intel1155/115...¥300京东

然而高端双热管下吹散热器也有他存在的意义,比如那种立式结构的机箱,散热器限高55mm左右,四热管六热管下吹式的规模根本塞不进去,此时就只有高端双热管能给你带来一步到位的感觉了穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

随着热管数目的增加,就开始比较考验散热器的设计经验了:热管的弯折方式和散热鳍片的排布做工等等。大品牌的同类产品一般来说会有更好的性能表现,但是价格往往也会更高。根据我自己的使用经验,国产的ID-cooling是一个不错的选择,3456根热管都有对应的产品,而且价格比较亲民

三热管

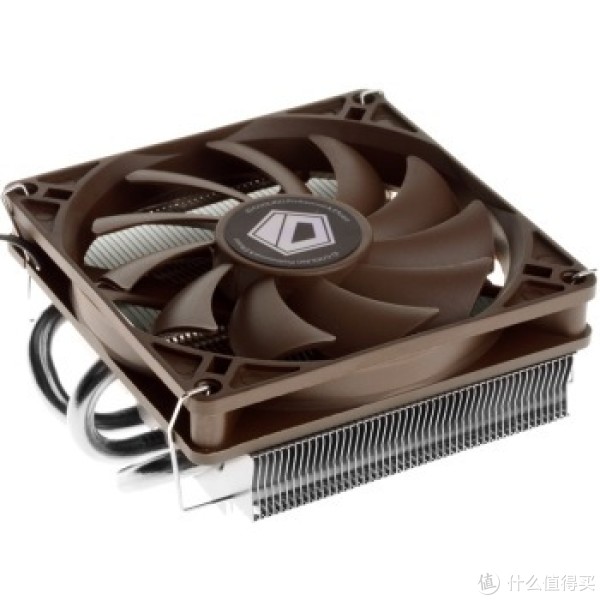

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ID-COOLING IS-40静音版 多平台薄型下吹CPU散热器 三热管9cm温控静音风扇兼容I...¥97.9京东

四热管

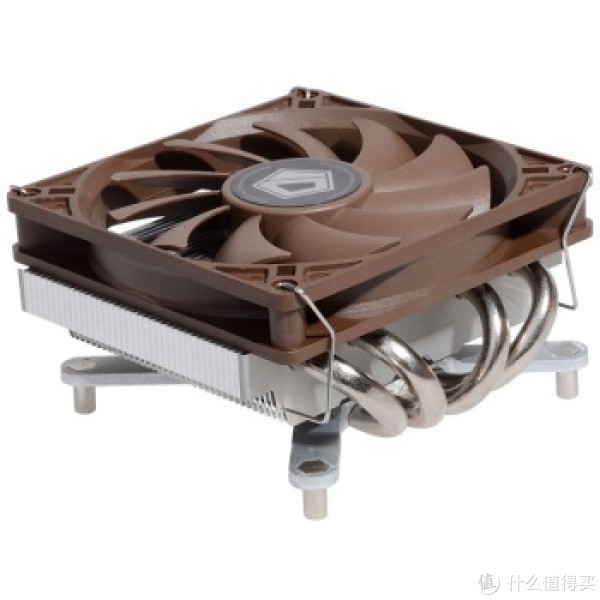

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ID-COOLING IS-40pro Intel平台薄型下吹CPU散热器 四热管9cm温控静音风扇兼容ITX...¥97京东

五热管

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ID-COOLING IS-50 多平台薄型下吹CPU散热器 五热管12cm温控静音风扇兼容ITX平台ID-COOLING IS-50为五热管下吹式散热器,解热设计≤115W,散热器尺寸120×122×57mm (L×W×H),12cm四针PWM风扇,直径120mm,转速600~1600RPM,出风量53.6CFM。 散热方面...¥117京东查看百科详情

六热管

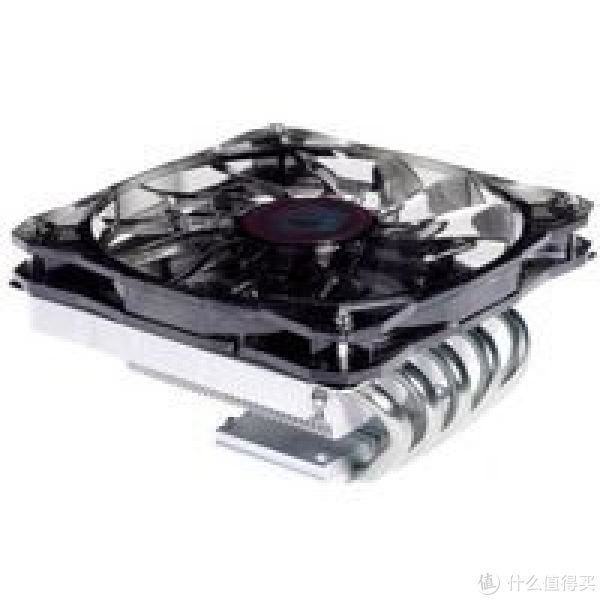

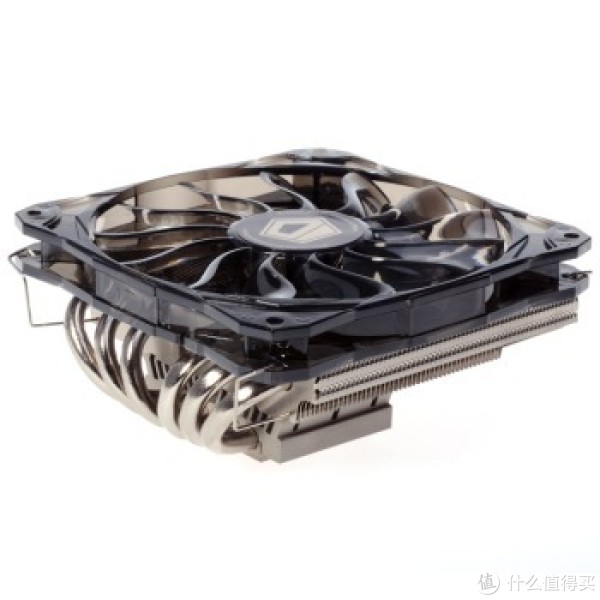

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ID-COOLING IS-60 多平台薄型下吹CPU散热器 六热管12cm温控静音风扇兼容ITX平台¥147京东

其中三四热管的那两款也可以满足55mm的限高,在立式设计的机箱里使用,效果可能会和猫头鹰那款持平,价格却只有三分之一

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

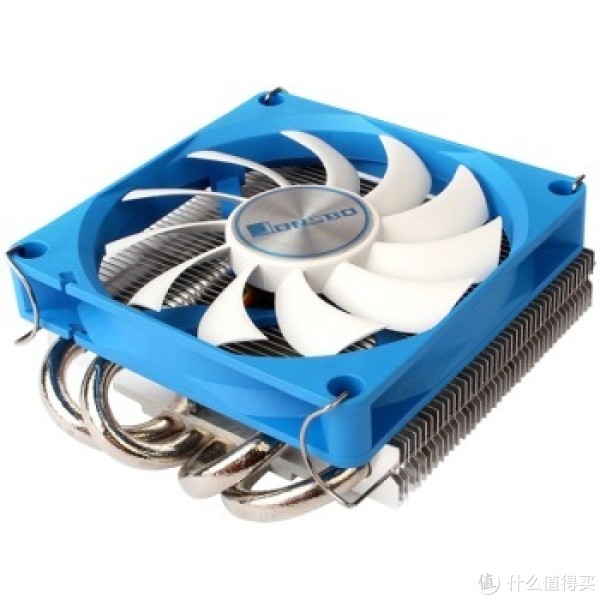

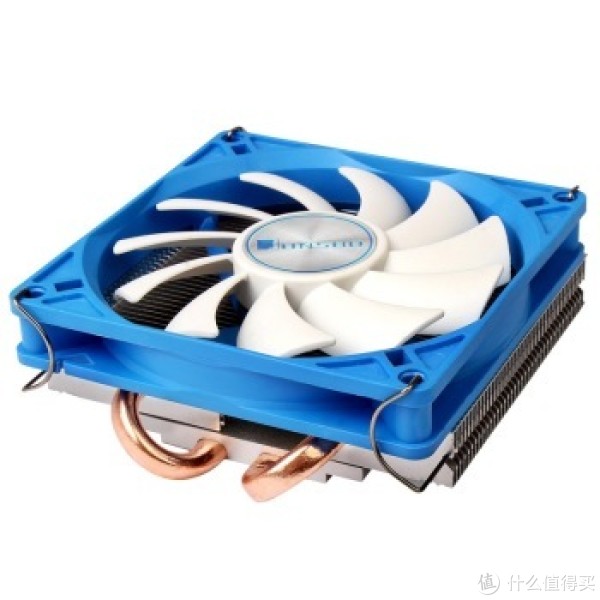

穷人机箱救星的乔思伯现在也有一款4热管的散热器产品,不过看上去感觉就是IS40 pro的马甲

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略乔思伯(JONSBO)HP-400电商版 多平台超薄下吹CPU散热器 四热管9CM温控静音...¥96京东

对于预算可以宽松到200左右,却想选择更值得信赖的大厂产品的值友们,下面这些都是可以选择的,不过需要注意散热器的高度

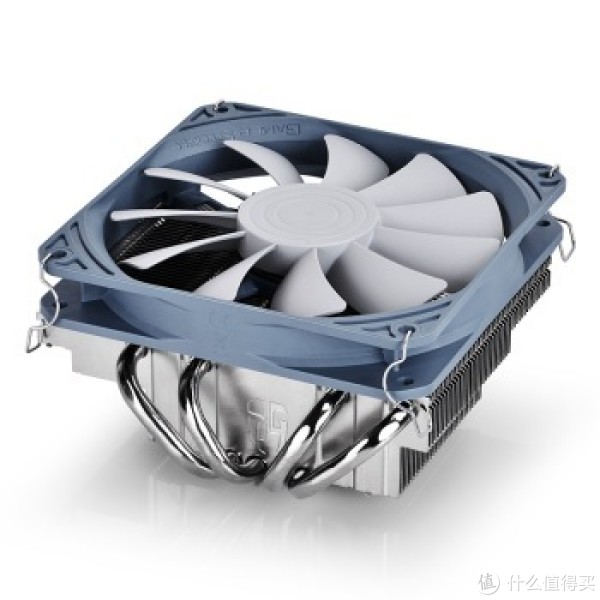

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略九州风神(DEEPCOOL) 加百利 CPU散热器(乔思伯机箱专用/HTPC超薄/多平台 ...¥198京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)旋风V400散热器 CPU散热器(多平台/4热管/静音风扇/附带...¥134京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)Geminii s524 V2 CPU散热器(多平台/5热管/PWM 温控/静音...¥259京东

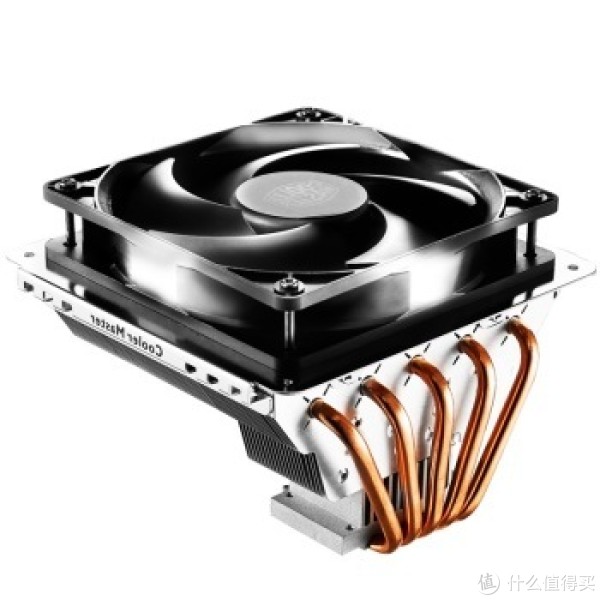

另外目前机箱散热器界的新贵追风者(PHANTEKS)也有一些不错的产品可供选择

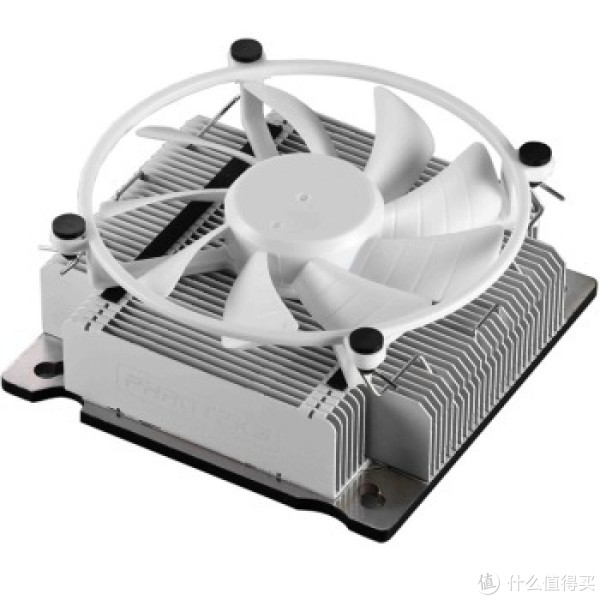

对高度有要求的可以采用这款

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略追风者(PHANTEKS)TC90LS电脑CPU散热器(3热管/均热板/高45mm/Intel专用/温控)¥198京东

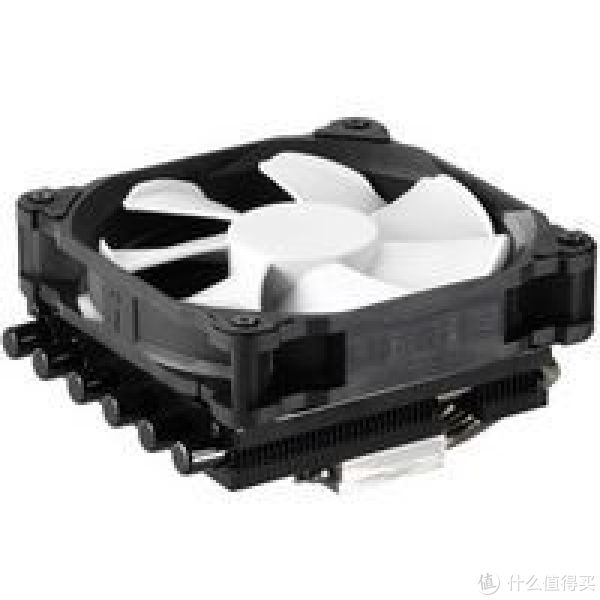

而这两款6热管也不错,价格也不算太贵

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略追风者(PHANTEKS)TC12LS简配6x热管电脑CPU散热器(不含风扇/仅支持1150/1151/1155焊...¥179京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略追风者(PHANTEKS)TC12LS下压式12公分6x热管电脑CPU散热器(高74mm/焊接工艺/全平...值友“johson_yang”的推荐理由:“phanteks追风者 PH-TC12LS 从来不降价促销的追风者这次真的忍不住竞争的压力放价了原来售249的价格调整到了199,价格...¥248京东查看百科详情

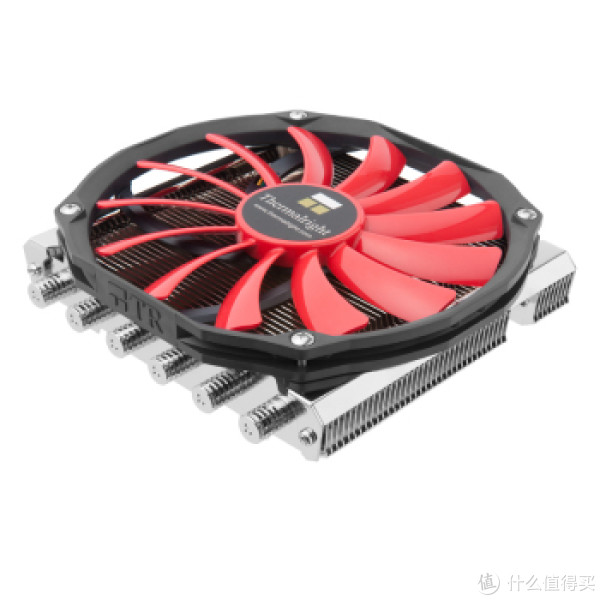

最后对于那些不差钱的值友,利民在等着你们

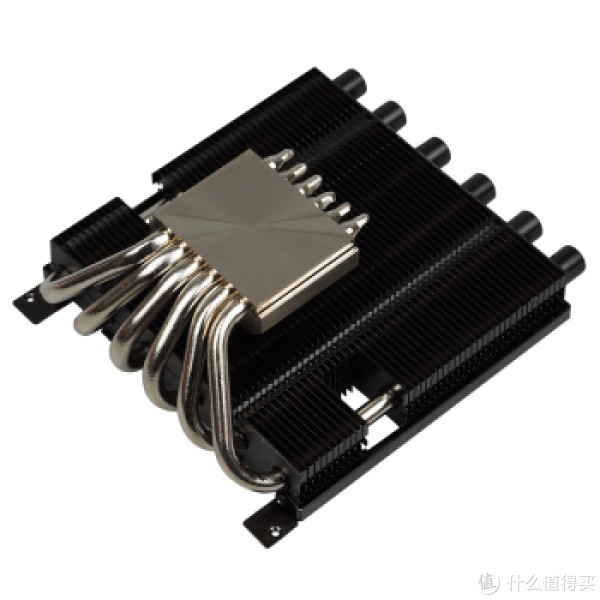

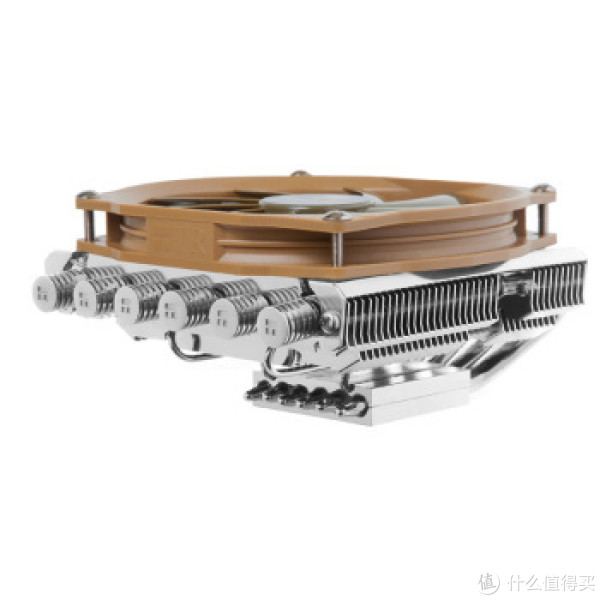

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略利民(ThermalRight) AXP-100 6热管下压式 CPU散热器¥359京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略利民(ThermalRight)AXP-200R 下压式6热管放大版 全平台 散热器¥439京东

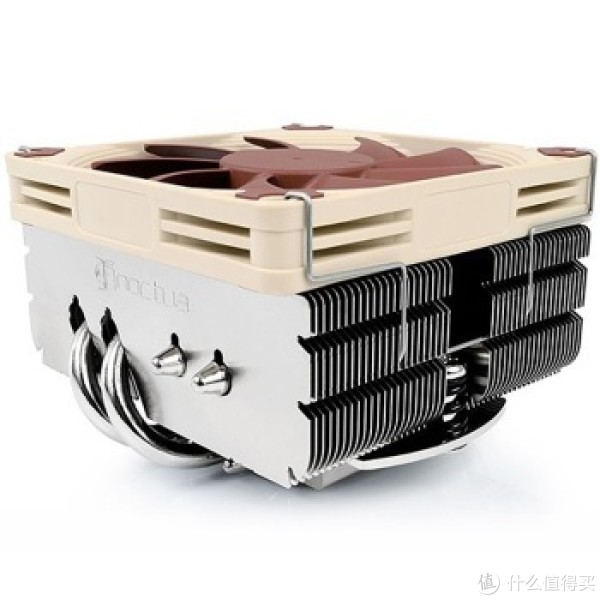

猫头鹰在等着你们

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略猫头鹰(NOCTUA)NH-L9x65 9cm薄扇 4热管CPU散热器 下吹HTPC 下压式温控风扇¥360京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略猫头鹰C14S NH-C14S 6热管下吹散热器 A14PWM温控风扇¥549京东

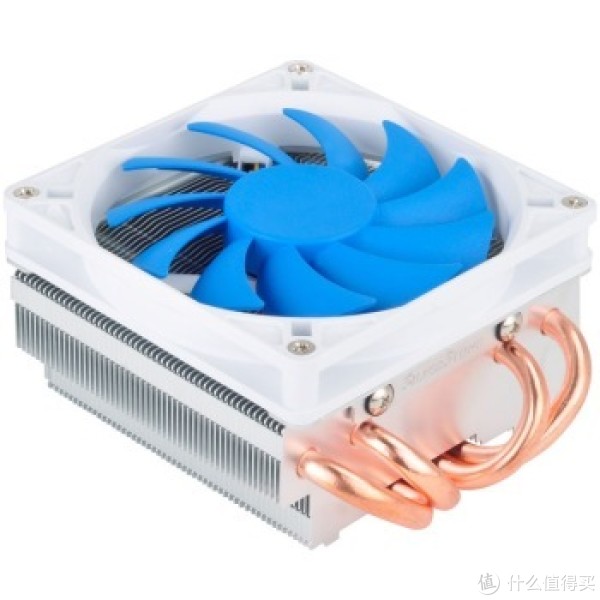

而银欣也在等着你们

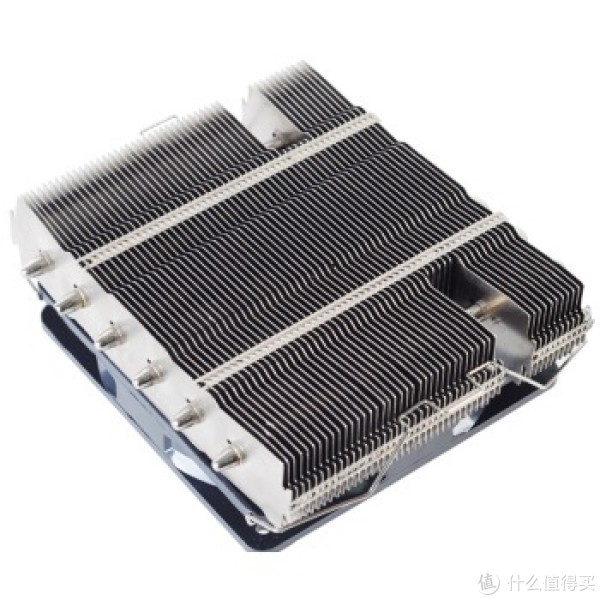

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略银欣(Silverstone)SST-AR06 多平台CPU散热器 (薄型5.8公分/热导管直触技术/可...¥245京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略银欣(Silverstone) SST-NT06-PRO 多平台CPU散热器 (全铜架构,6mm 散热管 x 6,...¥359.9京东


到此为止,几乎已经把各个档次的下吹式散热器都梳理了一遍,大家根据自己的预算和高度限制选择产品即可,要注意的是这里列出的一些6热管产品可能已经超过了80mm的限高

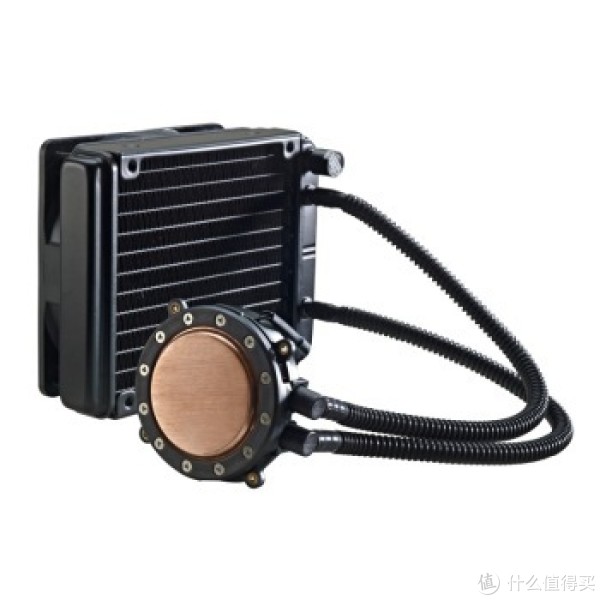

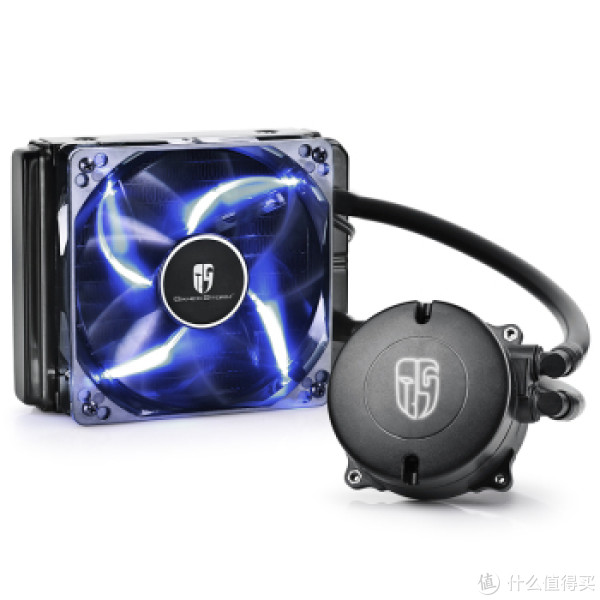

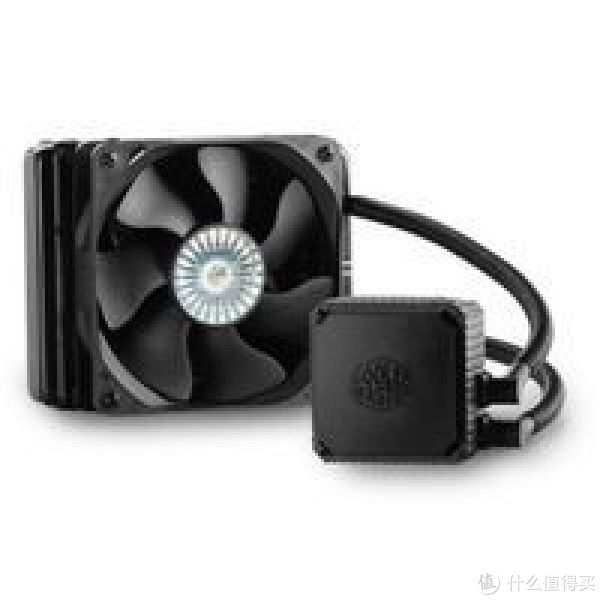

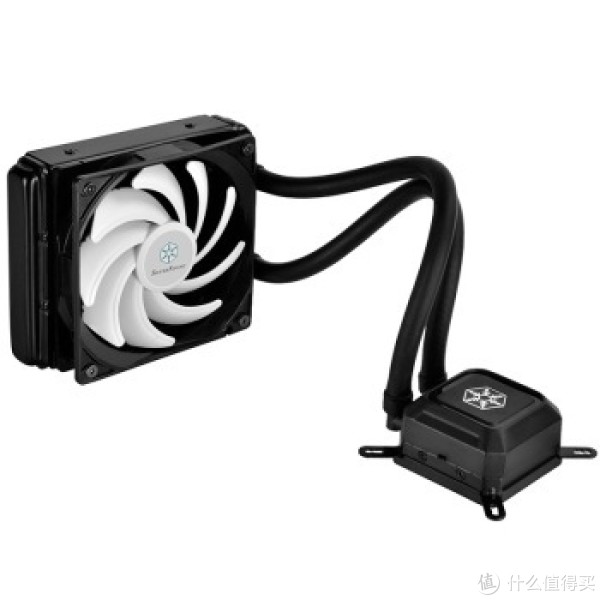

下面来说说一体水冷,应该说这算是让水冷真正平民化的产品,而且几乎不用考虑CPU散热器的限高/与内存显卡冲突等等问题,只用考虑冷排的安装问题。然而目前的ITX机箱受限于体积的关系,往往并不能很轻松愉快的安装一体水冷,120冷排的尚需要对着机箱空间精打细算一番,240冷排的则几乎不可能了,或者说能安装240冷排的ITX机箱已经背离了小型化的初衷。因此这里只把在售的120冷排产品大致做个梳理,价格从低到高,大家根据自己的预算和机箱能否安装来选择即可

200-300价位的有

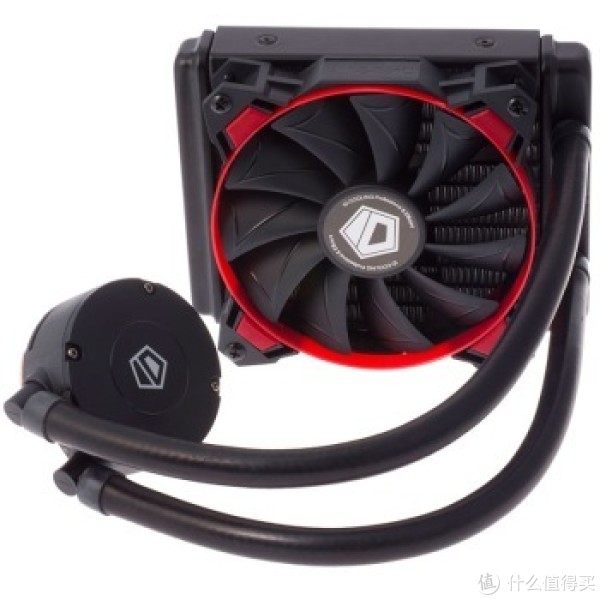

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ID-COOLING Frostflow 120 一体式水冷CPU散热器 全平台单排红黑风扇版¥199京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)海神120V CPU水冷散热器(多平台/一体水冷/静音/高效水...什么值得买网友“Mr_Ssssss”推荐理由:“一体化水冷这两年开始慢慢发展,逐渐有了自己的一片市场。酷冷这款海神120V是一款入门级别的一体化水冷...¥249京东查看百科详情穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略九州风神(DEEPCOOL)水元素 120T 玩家版 CPU散热器(一体水冷/支持多平台/...¥269京东 穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略Tt(Thermaltake) Water 3.0 Performer C CPU水冷散热器(全铜底座/12cm温控风扇/支...¥289京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略安钛克(Antec)H600 PRO 水冷散热器 (CPU散热器/石墨轴承扬程达2.3m/蓝光LED风...¥269京东

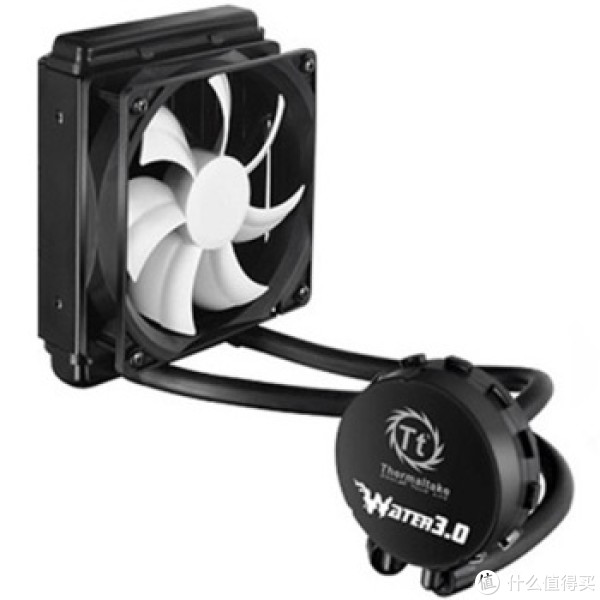

300-400价位的有

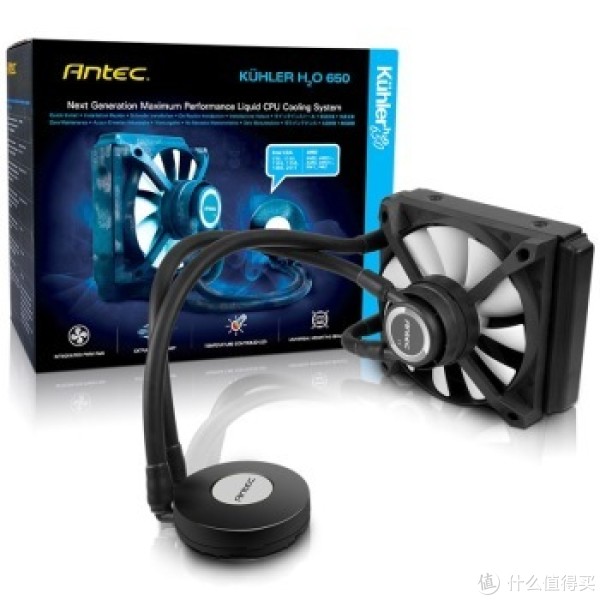

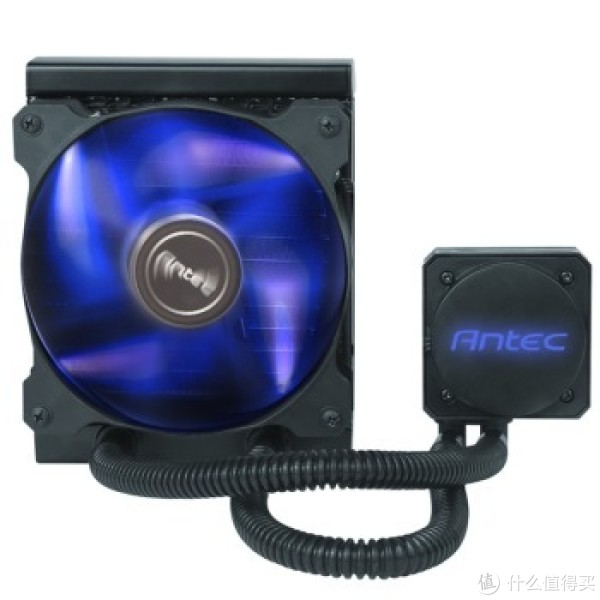

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略安钛克(Antec)KuHLER H2O 650 多平台CPU散热器 适用IntelLGA775,1155,1156,1366,2011AMD...¥338京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)海神120M CPU水冷散热器(多平台/一体水冷/静音/高效水...¥399京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)海神120XL CPU水冷散热器(多平台/一体水冷/静音/高效水...¥389京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略银欣(SilverStone)TD03-LITE 冻原系列LITE版单排一体水冷CPU散热器(PWM风扇/...¥398京东

更高价位的话,你一定是土豪了,直接上贼船吧穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

到这里,80mm限高的散热器选择就告一段落了,应该说下吹式和一体水冷互有优缺点:

下吹的优点,一个是在与机箱和主板兼容的情况下安装简单,第二个则是成本比较低,百元左右即可得到4热管的中端产品,两百元左右更能得到6热管的高端产品;缺点方面,则是散热效果可能会打折扣,尤其是在因为散热器限高不得不选择下吹散热器的小机箱内,因为空间有限很难有风道,下吹式比较难把CPU的热量第一时间排出机箱而有可能把机箱内变成烤箱,尤其是夏天的时候

一体水冷的优点,首先便是解决了下吹式散热效果不足,因为冷排一定是安装在机箱的出风口处,能很好的将热量第一时间排出机箱外,其次则是几乎完全不会被机箱的CPU散热器限高所制约,因为冷头的高度也就和主板后部接口的高度差不多;缺点方面,一来是价格比较高,大家看上面也可以发现,最便宜的一体水冷价格已经等同于6热管的高端下吹了,二来则是之前提过的,冷排安装不易,除非是专门为安装一体水冷设计过的机箱,比如这款

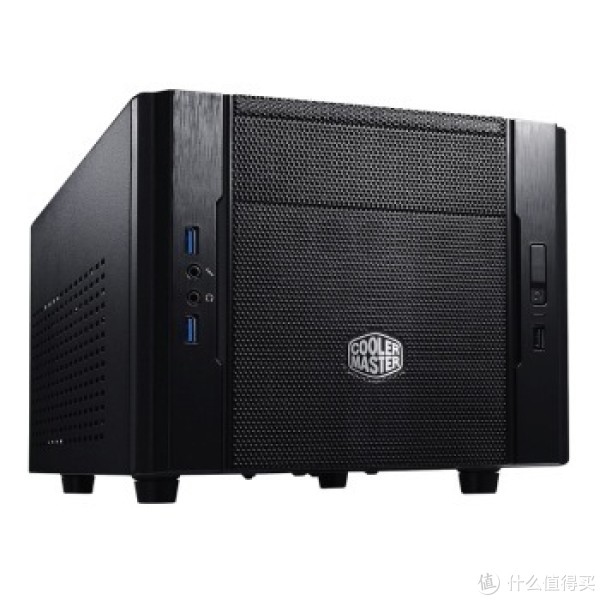

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)魔方130 迷你机箱(Mini-ITX /USB3.0/支持SSD)黑色¥289京东


————————————————————我是分割线————————————————————

下面我们来看看散热器限高130mm的情况

这种情况下,散热器空间比起80mm时的捉襟见肘要宽裕了很多,最明显的一个好处就是,这种限高环境下已经可以采用塔式散热器了

这里我想先说说塔式的侧吹散热器和传统下吹散热器的取舍,一般来说,都倾向于认为在保证CPU散热的前提下,下吹散热器因为能兼顾CPU附近的主板元件(比如内存和CPU供电模块)的散热,因而在整体的散热效果上要优于侧吹散热器;然而我想说的是,ITX机箱情况特殊,因为空间紧凑很难有充足的散热空间和良好的风道,所以这种情况下能把CPU热量直接吹出机箱的侧吹散热器对机箱内的散热环境更有利,而且能带动气流帮助组建风道,反过头来也能帮助主板元件散热

之前关于下吹散热和一体水冷的结论在这一部分依然适用,所以这里只着重介绍塔式侧吹散热器的选择

目前塔式散热器所采用的风扇尺寸大致是8or9cm/12cm/14cm这三个档次,而塔的尺寸也根据风扇的尺寸大致分为了三个级别,因为采用12cm风扇的塔式散热器最低高度也在140mm以上,所以对于限高130mm的情况,只能选择采用8/9cm风扇的迷你塔

与大家印象里塔式散热器产品很多很好选择的情况不同,在高度限制为130mm的情况下,你会发现塔式散热居然一点都不好选穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略 尤其是散热效果能令人满意的中高端产品

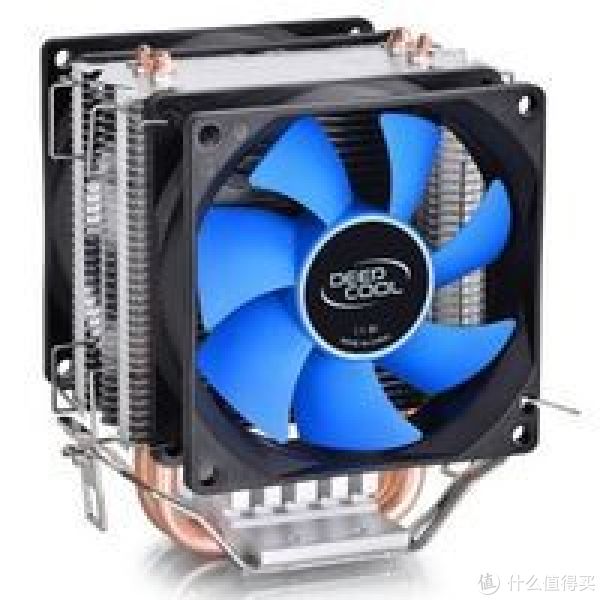

低端的双热管产品各厂商倒是都有出,选择余地还算大,比如九州风神

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略九州风神(DEEPCOOL)冰凌 MINI 旗舰双刃版 CPU散热器(双风扇/多平台散热器/...作为平民级的散热器专家,九州风神一直以比较高的性价比作为买对卖点和优势。这款冰凌 mini CPU散热器更是将这两点发扬光大到了一定程度,直触...¥44.9京东查看百科详情

比如酷妈的

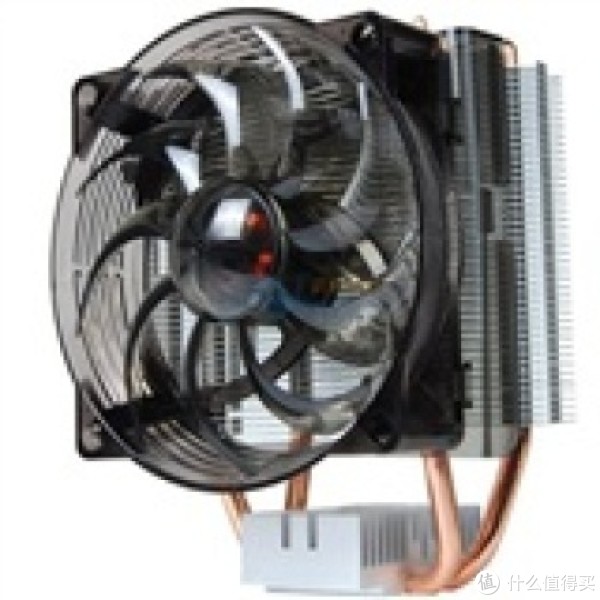

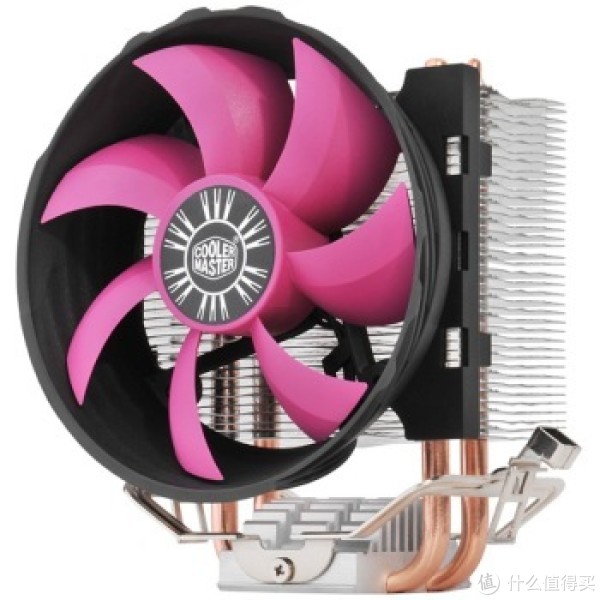

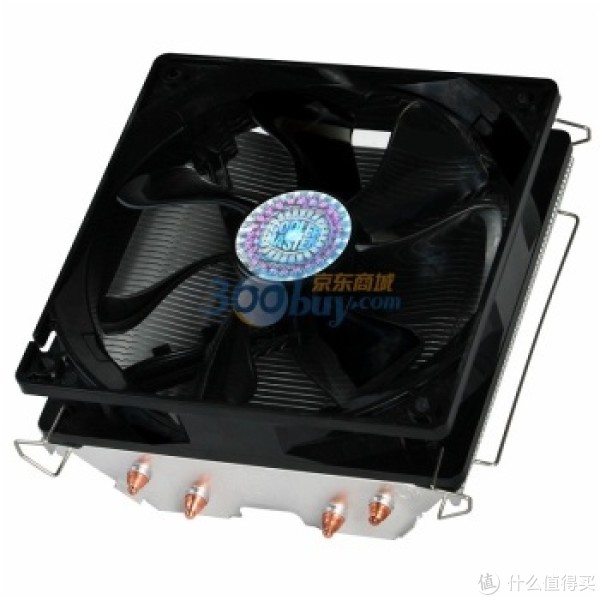

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)猎鲨200酷炫版 CPU散热器(多平台/2热管/静音风扇/附带...¥44.9京东

这款高度稍微有一点点超,达到了131.5

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略酷冷至尊(CoolerMaster)暴风S200 CPU散热器(多平台/2热管/静音风扇/附带硅脂)¥74.9京东

比如ID-cooling的

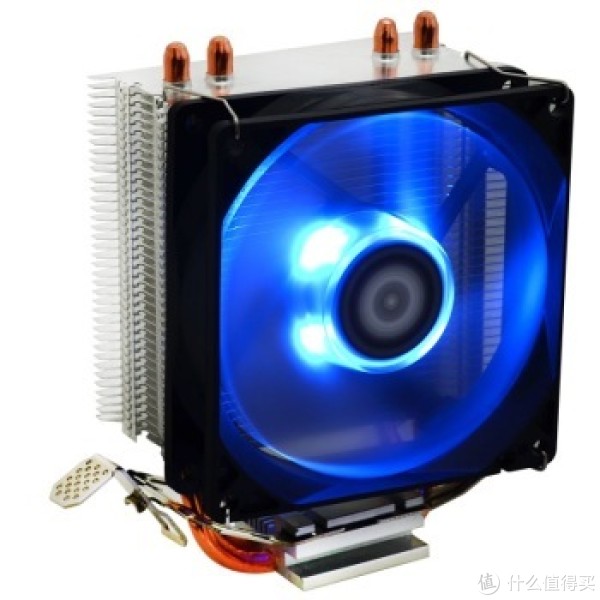

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ID-COOLING SE-902X 多平台塔式侧吹CPU散热器 双热管9cm蓝色LED灯温控风扇¥47.9京东

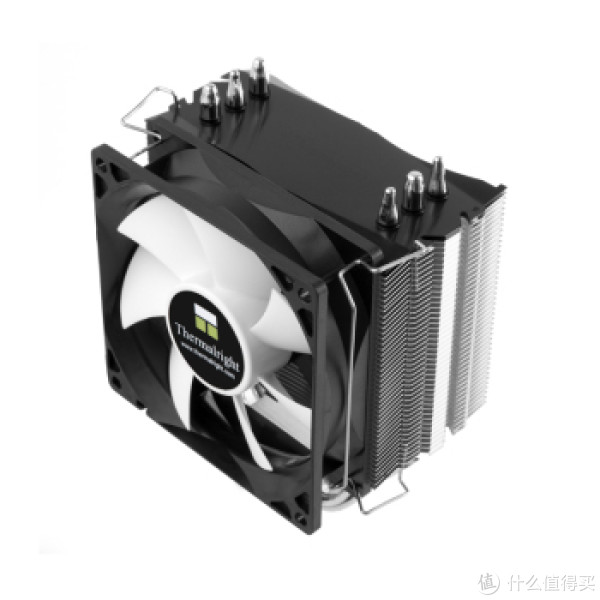

而从三热管往上,你就会发现突然之间选择余地小了很多,很多厂商甚至都没有这个高度的多热管产品,即使是有出产品的厂商,也就寥寥一两款而已,比如利民,采用9cm风扇的产品就两款,迷你风灵

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略利民小风灵TRUE Spirit TS90M 高效能 静音 不档内存显卡 CPU散热器¥189京东

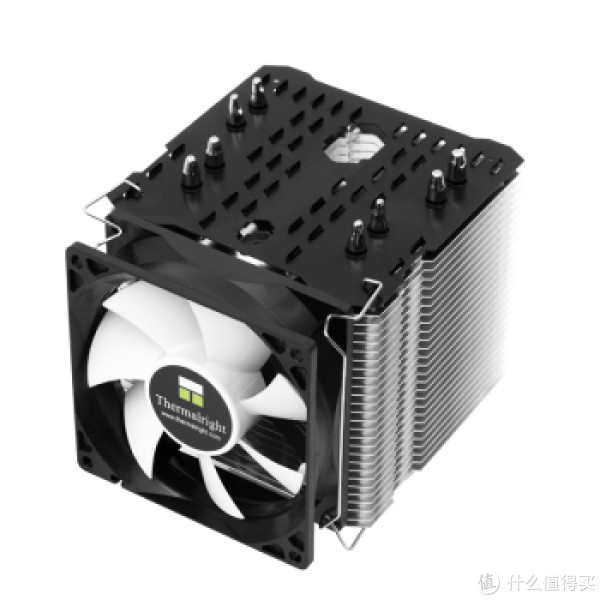

和迷你macho,这款高度还超了5mm达到了135mm

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略利民Thermalright Macho 90 9CM 迷你塔式 CPU散热器 4热管¥269京东

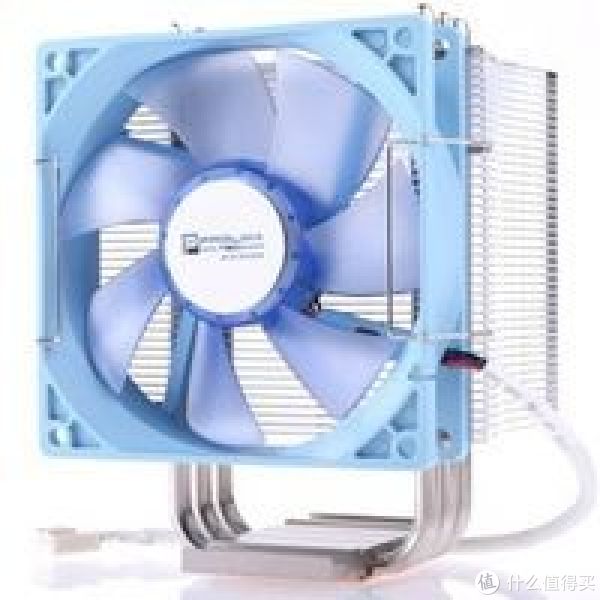

采融则只有B48一款在130mm以内,而且只有3热管

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略采融(Prolimatech)Basic48 CPU散热器(B48/纯铜底/金属扣具/3热管/PWM风扇)搭配非K I5/E3/I7的首选¥94京东查看百科详情

前些年凭借三奶显卡散热器广为人知的ARCTIC倒是有一款比较冷门的好产品推出,Freezer 13

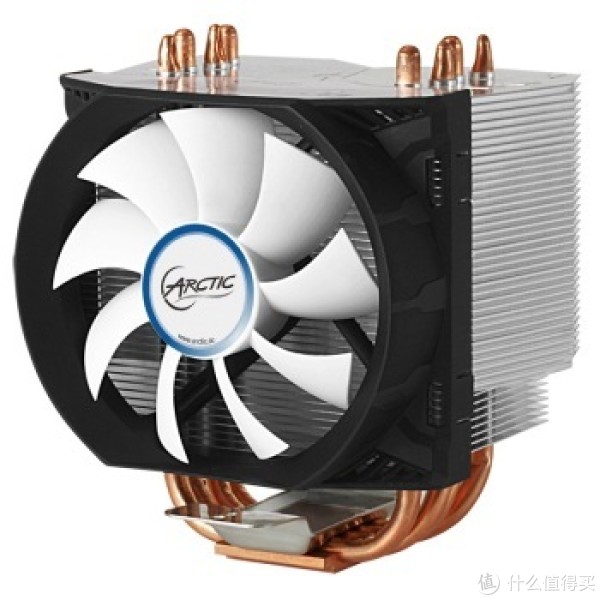

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ARCTIC Freezer 13 CPU散热器 775 1156 1155 1366 AM3 多平台风扇¥149京东

四热管的设计,大面积的鳍片,散热效能相当不俗,在国外的横评中甚至拥有与高端14cm风扇塔式散热器一战的实力,不过缺点是很难自行更换风扇。现在有一款升级了双滚珠风扇的新版

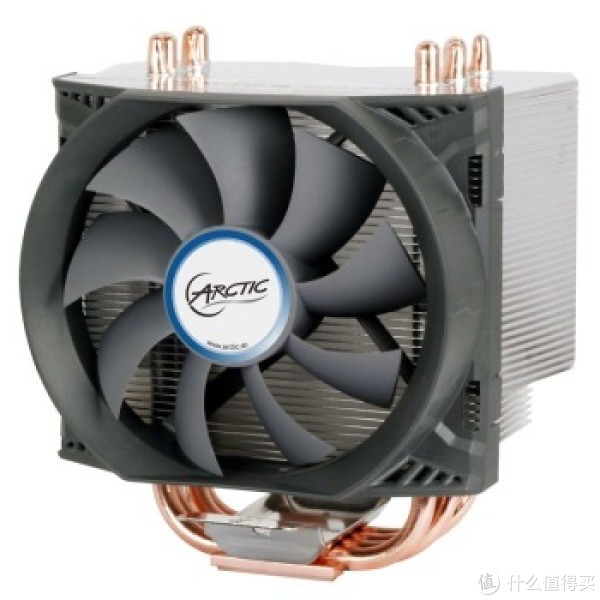

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略ARCTIC Freezer 13 CO 塔式CPU散热器775 1150 1155 1366 AMD双滚珠风扇¥159京东

一向高bigger高价格的猫头鹰倒是有两款让人口水的迷你塔产品,分别是单塔的U9S

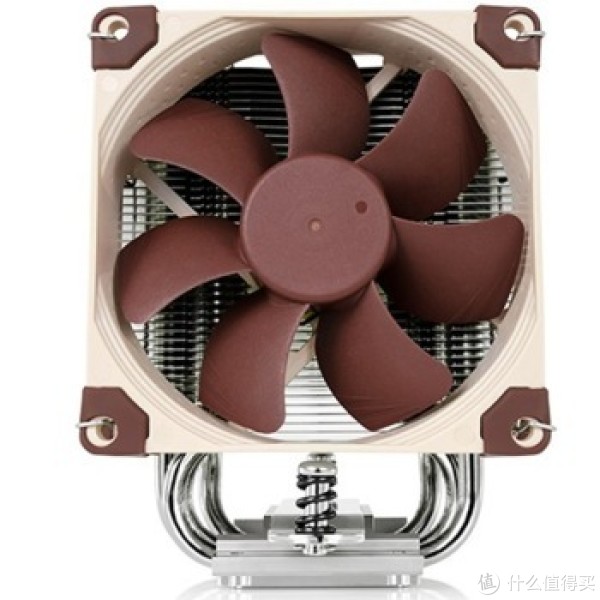

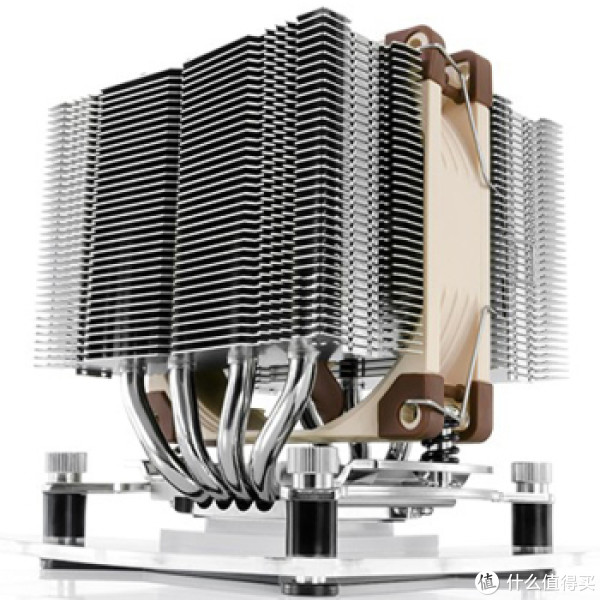

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略猫头鹰(NOCTUA)NH-U9S 多平台CPU散热器 支持115X 2011 AMD 多平台散热器¥449京东

和双塔的D9L

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略猫头鹰(NOCTUA)NH-D9L 双塔CPU散热器 支持115X AMD 多平台散热器 兼容梳子内...¥439京东

如果不考虑预算的话,这两款产品应该就是130mm以下塔式散热器的最佳选择了,然而不考虑预算是不可能的穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

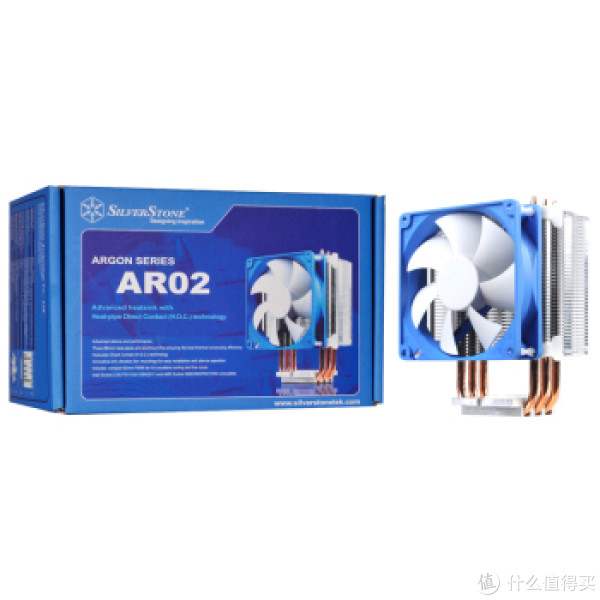

银欣也有两款产品,分别是高度超了一点点达到134mm的AR02

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略银欣SilverStone★AR02 多平台CPU散热器 铝鳍片 6mm散热管防震风扇扣具¥198京东

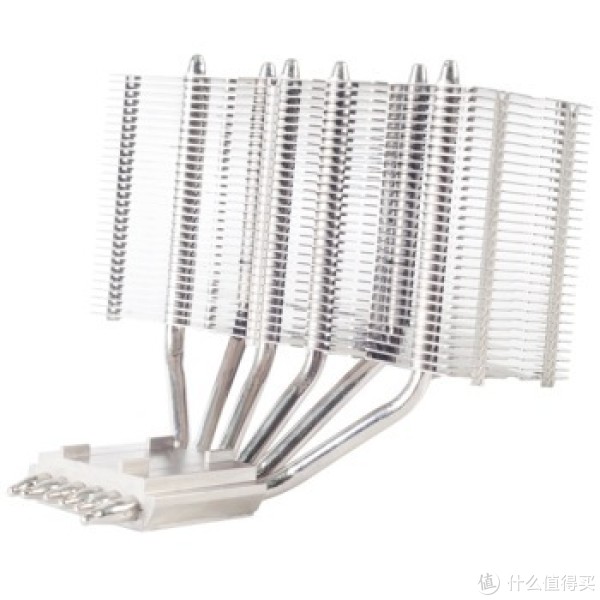

和非常有特色的歪脖子NT01

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略银欣(Silverstone) SST-NT01-PRO 多平台CPU散热器 (全铜架构,散热管与铝鳍片...¥299京东

这款散热器我个人认为如果使用得当真的是一款完美的产品:歪脖子的设计能完全避免和高梳子内存的冲突,虽然在ITX小板上可能会和显卡冲突,但是可以调整散热鳍片方向到机箱顶部,而且还可以直接利用机箱尾部或顶部的散热风扇来将热风排出机箱,或者自身搭配双风扇来组建往外排热风的风道。然而现在的价位总会让人觉得不如加点钱上猫头鹰穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

别看上面林林总总也列出了不少散热器产品,但这几乎就是知名品牌所推出的全部130mm高度左右的塔式散热器了,而其中三热管往上的产品更是稀少,四热管的产品总共只有四款(两款Freezer13算一款),5热管的产品没有,6热管的产品只有一款!

然而和很多领域里国产品牌都扮演物美价廉的角色一样,这一次,国产品牌又一次让我有了惊喜,乔思伯居然推出过一款4热管/9cm风扇的产品,高度129mm,而价格更是不足百元穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

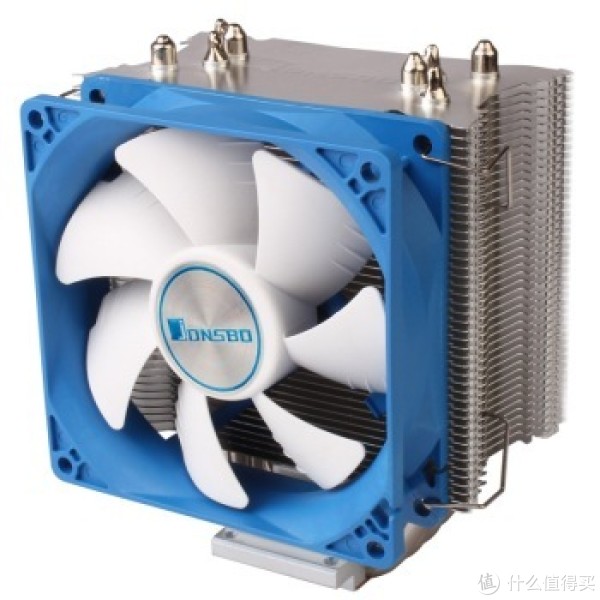

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略乔思伯(JONSBO)T49 多平台CPU散热器 (4热管/9CM风扇/铜底/金属扣具/可调速...¥96京东

而看了看民工散热品牌超频三之后,我又有了惊喜:他推出的各种X海散热器中,标称130mm以下的竟然有13款之多。然而其中有很多都是雷同的双热管产品穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略 看上去比较值得推的是这款,双风扇的双热管,应该比上面列出的那些单风扇型号要好点吧

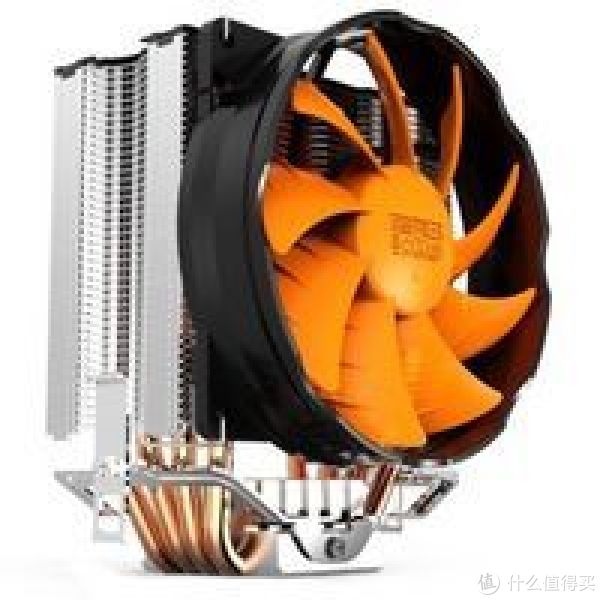

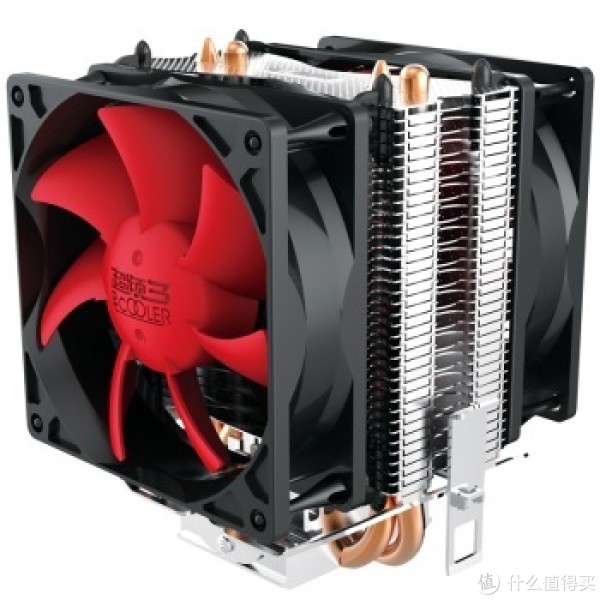

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略超频三(PCCOOLER)红海mini增强版 双风扇 多平台CPU散热器(静音版)¥48.8京东

三热管产品也有四款,其中的三款价位接近,性能应该也相仿

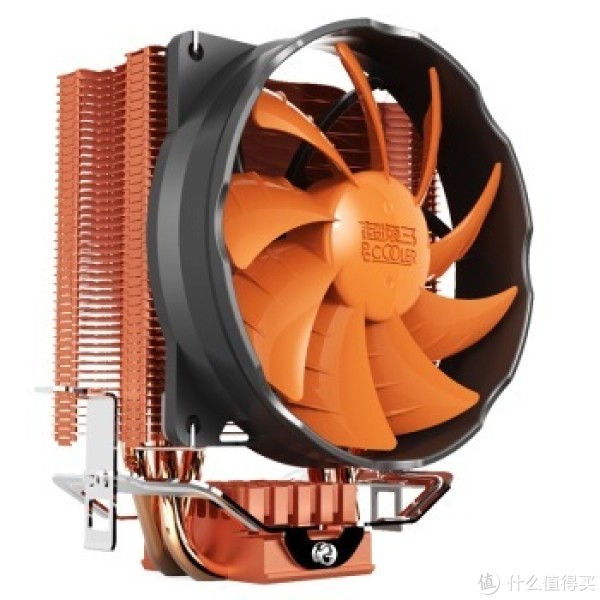

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略超频三(PCCOOLER)彩蝶网络版 智能温控 全平台CPU散热器(3条热管/包胶减...¥71.9京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略超频三(PCCOOLER)黄海冷静+智能温控 多平台CPU散热器(三条纯铜热管/阳...¥73.9京东穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略超频三(PCCOOLER)红海10增强版 多平台CPU散热器(3条纯铜热管/9cm静音风扇...¥69.9京东

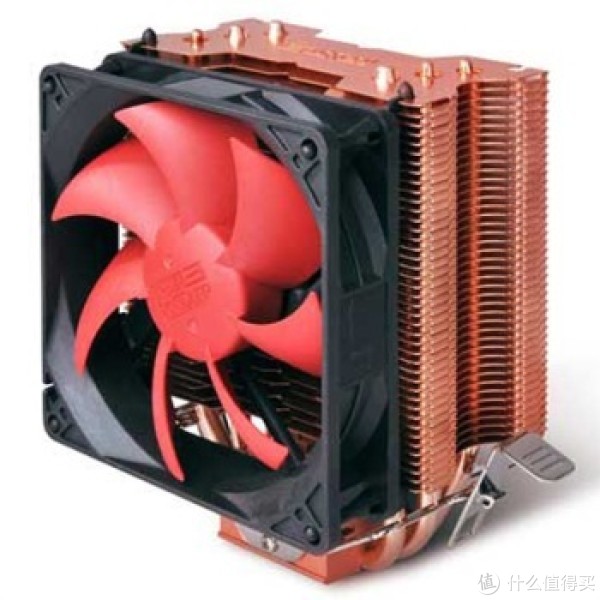

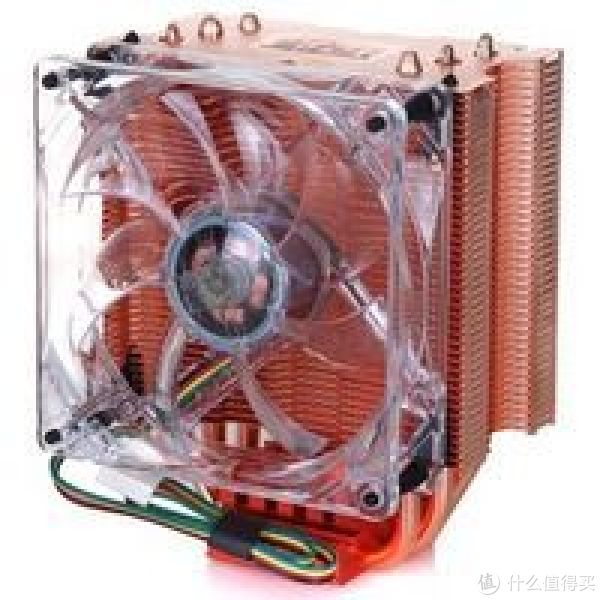

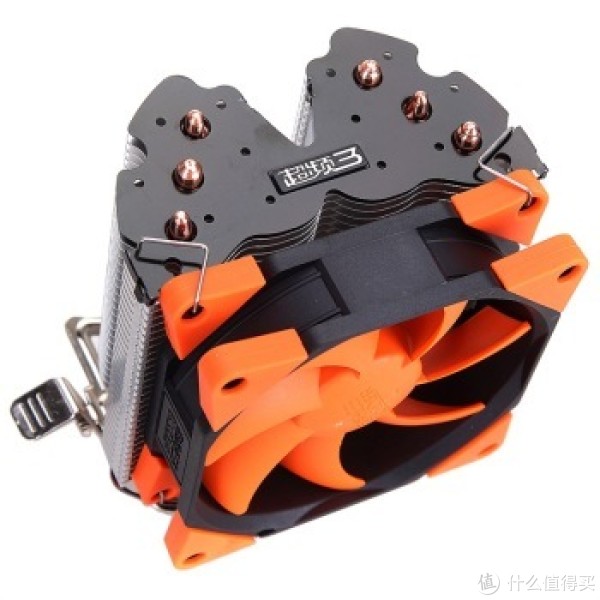

剩下的一款是纯铜的三热管,和唯一的一款四热管产品一起,让我觉得是不错的9cm风扇塔式散热器选择

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略超频三(PCCOOLER)红海-至尊版 智能温控 全平台CPU散热器超频三红海 至尊版 智能温控,全平台CPU散热器 三根6mm直径高效热导铜管和CPU直接接触,散热强劲, 可组双凤扇。¥118京东查看百科详情穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略超频三(PCCOOLER)黄海豪华+ 智能温控 全平台CPU散热器(4条纯铜热管/LED智...入门级四热管散热,黄海豪华版¥88京东查看百科详情

而如果把平台扩展到淘宝,其实还有两款不错的迷你塔散热器值得考虑,首先是京东已下架的九州风神冰凌400黑玉至尊版,拥有4热管的规格,采用9cm单风扇,高度只有125mm

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略九州风神冰凌400黑玉至尊版s.taobao.com

另外是一款服务器散热器,也是我目前唯一找到的130mm以下的5热管塔式散热器,顺带一提我的最终选择也是这一款,目前已经到手,做工确实不错,实际效果还有待测试

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略捷豹3U/4U服务器cpu风扇s.taobao.com

到这里我基本就把全网在售的130mm尺寸侧吹散热器一网打尽了,归纳总结一下就会发现选择面真心挺窄的:

50元以内:各家双热管产品,不过和双热管的下吹一样,并不是很推荐,和原装散热拉不开差距

100元左右:采融B48,乔思伯T49,九州风神黑玉至尊以及民工三的两款

150元左右:AC的小胖子和捷豹5热管

200-300元:利民的两款以及银欣的歪脖子

土豪:猫头鹰

那么130mm组的情况就是这样,就象我之前说的,如果拥有这个级别的散热器安装空间,最佳的选择就是上述的塔式散热器,能有效避免机箱内部变成烤箱的情况出现,而其中散热效果比较好又比较有性价比的产品就是100元和150元这两档了

————————————————————我是分割线————————————————————

按理来说这里就应该继续写180mm限高的情况了,但是这个限高程度已经足以让用户自由选择市面上95%的散热器产品,大家根据自己的预算/性能要求/品牌喜好选择即可,那么这一部分的内容是什么呢?

最开始分析各种ITX机箱结构的时候有过一个结论,那就是散热器限高很大程度是由电源的安装位置决定的,那么如果电源的安装位置不再会成为限制散热器高度的因素会怎么样呢,这里就为大家介绍这样一种电源:DC-ATX电源

如果在淘宝上搜索可以找到很多产品

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略DC-ATX电源s.taobao.com

这种电源和传统电源的最大区别就是体积了,和传统电源的一个大铁坨形象不同,DC-ATX电源在机箱内部的部分仅仅只有一块PCB板,上面搭载了几个电源线接口而已,真正的传统电源角色其实是由放置在机箱外的电源适配器来充当。所以这算是一种暗渡陈仓的做法:把电源本来会在机箱内占用的体积挪到了机箱外。随之而来的优点就是机箱内部原本放置电源的体积被空出来了,可以用于安放更强力的散热器,而且机箱内部的热源少了一个有助于更好的控制温度;而缺点就是电脑外多了一个或多个拖油瓶外置电源适配器,而且目前DC-ATX电源的价格比传统电源要高,尤其是做工好的产品

我们不妨来看看实装DC-ATX电源之后会带来什么效果,之前贴过的Q04

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

受制于电源安装在主板上方,CPU散热器的限高只有70mm

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

而如果此时在主板上方的电源空间都腾空了,参考标准ATX电源的厚度一般在85-90mm左右,相当于散热器限高一下子就能从70mm的程度飞跃到160mm左右的程度,此时不仅仅是9cm风扇的迷你塔,甚至12cm风扇的常规塔也可以上了

我们再来看看最开始用来举例的Node 202机箱

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

从这张图可以看到主板左侧的空间是用于放置电源的,而如果这部分空间因为DC-ATX电源而空出来的话,就完全可能在稍加改造后用于安装120冷排,这样一来,散热器限高只有55mm的立式机箱也能拥有不俗的散热效果

其实有些时候,不需要采用DC-ATX电源这么极端的解决方案,仅仅是将标准ATX电源换成SFX小电源就能有效改善散热器的安装限制,正好我手头有为下一次折腾购入的乔思伯RM2,算是目前批量生产的机箱里最小巧的ATX机箱之一了

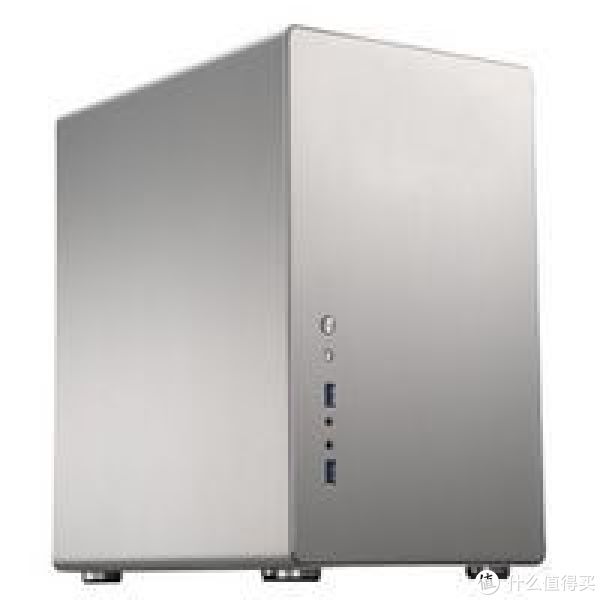

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略乔思伯(JONSBO)RM2 全铝ATX机箱 银色这款RM2 全铝ATX机箱,主体、侧板1.8MM厚度,其他1.5MM厚度,重量2.6KG,显卡包含供电头总长度290MM内,PU散热器限高95MM,前板标配1*120MM,面板接口USB3.0*...¥299京东查看百科详情

从京东的产品图可以看到,这款机箱也采用了电源安装在主板上方的设计

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

而此时他的CPU散热器限高是95mm

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

如果我们安装SFX电源,可以看到散热器限高提升到了115mm,也就是说将ATX电源换成SFX电源可以带来额外20mm的散热器限高,这可能在大机箱里算不上什么,但是在ITX小机箱里就有可能带来本质的变化,可能原来装不下的6热管旗舰下吹散热就因为这额外的20mm而能顺利安装了

穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略

那么最后一部分的内容到这里也结束了,大家可以看到电源位空间对于迷你机箱的重要性,所以ITX主机请尽量选择SFX电源,条件允许的话最好DC-ATX电源一步到位,能比较完美的解决机箱内部空间紧张和散热器选择困难的问题

最后希望大家都能在夏天来临前将自己的机箱打理成最凉快的夏天,祝大家搞机愉快,我们下次再见,泄泻穷车富表Diao丝电脑 篇七:炎炎夏日将至——ITX散热器选购攻略
